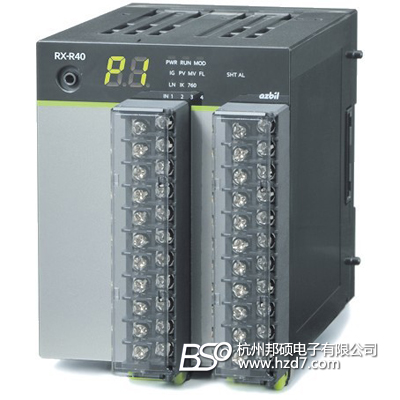

日本山武azbil RX-R系列燃烧安全程序控制器

产品编号：203941-139

产品型号：RX-R系列

市场价格：0元/台

批发价格：0元/台

更新时间：2011.03.24

浏览次数：

详细信息

仕様：

運転方式

連続運転（RX-R40シリーズ）、バッチ運転（RX-R20シリーズ）

組み合わせ火炎検出器

AUD100シリーズ、 AUD300／AUD500

機種

RX-R40/20：点火シーケンス選択タイプ
　　　　（*時限パイロット／重複?連続パイロット方式／ダイレクト点火／フレームリレー機能）
RX-R44：個別監視モデル
RX-R46：個別監視?外部リレー駆動モデル
RX-R22：ダイレクト点火?外部リレー駆動モデル
　　　　*：ローダにより選択

シーケンスタイミング

パイロット点火時間	パイロットオンリー時間	メイン点火時間	フレームレスポンス
4.5±0.5s、9±1s *ローダにより選択	5±1s	4.5±0.5s	3±1s

フレーム電圧範囲
（常温?常湿、定格電圧）

着火時　DC1.5～4.0V
消炎時　DC0.0～0.6V

推奨フレーム電圧

DC2.0V以上で安定していること

フレーム電圧出力

DC0～5V

環境的仕様

許容周囲温度

-20～+55℃

保存温度

-20～+70℃

許容湿度

10～90% RH（結露なきこと）

振動

0～3.2m/s²（10～150Hz XYZ 各方向各2h）

衝撃

0～9.8m/s²

電気的仕様

定格電源電圧

DC24V

許容電源電圧

DC21.6～26.4V

負荷電源

定格電圧

AC100V、AC200V（形番による）

許容電圧

定格電圧+10%/-15%

消費電力

8W以下

耐電圧

?DC系端子
　AC500V 1min または AC600V 1s
　印加箇所：DC24V電源端子－入力機能端子間
　　　　　　　DC24V電源端子－モニタ出力コネクタ間
　　　　　　　DC24V電源端子－RX-R制御信号端子間
?AC系端子
　AC1500V 1min または AC1800V 1s
　印加箇所：リレー出力、H、G電源端子－DC系端子、コネクタ間

絶縁抵抗

50MΩ以上 DC500Vメガー
印加箇所：リレー出力、H ?G電源端子－DC系端子、コネクタ間

製品寿命

連続使用7年またはリレー動作回数で10万回（25℃）

起動入力

接点入力（DC24V/10mA）　注

リセット入力

接点入力（DC24V/20mA）　注

インターロック入力

接点入力（DC24V/20mA）　注

接点容量

点火トランス：300VA
パイロットバルブ：200VA
メインバルブ：200VA

モニタ出力

11点（0.1A以下/点　0.8A以下/モジュール　DC30V以下）

一般仕様

寸法

80（W）×134.2（D）×105.3mm（H）

質量

約600g

本体色

黒

構造

ベースと本体を分離できる2ピース構造

取得規格

EN298 （申請中）　※

配線ケーブル仕様

リセット

配線長：最大10m

インターロック接点入力

配線長：最大200m

信号線種?距離

表1を参照

注：接点オン抵抗が250Ω以下の機器を使用して下さい。
※：Automatic gas burner control system for gas burners and gas burning appliances with or without fans.
（ガスバーナおよびガス燃焼アプリケーション用のガス自動バーナコントローラシステム）

（表1）

信号	ケーブル種類	最大配線長
RX-R制御信号	0.2～1.5mm²（AWG28-14）　（※1）	50m
リセット信号	0.3～1.25mm²（AWG22-16）	10m
スタート信号		200m
IN1～IN4信号		200m
※1：推奨：JCS4364弱電計装用ケーブル（計装用ツイストシールド線）8芯（4対）
