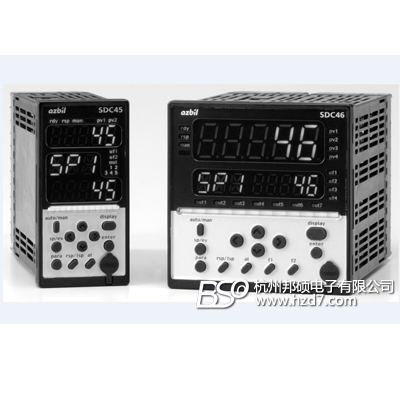

DigitroniK SDC45V/46V是高性能、高精度的小型数字显示调节器，具备5位显示、100ms的输入采样周期、±0.1%Reading*显示精度和2点全量程模拟输入或者1点全量程模拟输入加上2点线性输入的功能。输入和输出单元可分别设定2输入复合运算功能，从而实现传感器输入切换、PV2点的平均值PV控制、控制输出切换、前馈控制、超驰控制等功能。此外，输入单元配备气体流量测量中的温压补偿功能(2点输入型的场合，为温度补偿或压力补偿)。

*±0.1%是代表值。根据输入量程类型和温度范围，显示精度不同。

• 内置2输入复合运算功能和温压补偿功能
• 可选择2(全量程)或3(1点全量程和2点线性)点模拟输入
• 对应各种控制模式(单回路、2回路、串级控制、备用控制)
• 100ms的采样周期和±0.1%Reading精度
• 5位7段LED显示和辅助的3位11段LED显示
• 2点控制输出的加热/冷却控制
• 配备变送器电源功能，可直接连接压力变送器
• IP65前面保护结构
• 包括SP、事件设定等的最多16组配方设定，以及8组固定值控制输出设定支持设备的自动运行
• 搭载输入/输出折线线性近似表，可对应非线性过程
• 配备快捷键和LED
• 多种输入和输出:
  AI 2点、AO 7点、DI 14点、DO 8点、CT或AC输入 2点、RS-485通讯

规格

PV1输入	类型	热电偶、热电阻、直流电流／电压
	量程	(参照“Q输入类型和量程”)
PV2输入 (2点输入型)	类型	热电偶、热电阻、直流电流／电压
	量程	(参照“Q输入类型和量程”)
PV21 (3点输入型)	类型	直流电流／电压
	量程	0–20 mA, 4–20 mA, 0–5 V, 1–5 V 和 0–10 V
PV22 (3点输入型)	类型	直流电压
	量程	0–5 V, 1–5 V 和 0–10 V
PV输入	采样周期	100 ms
显示	类型	5位7段和3位11段显示
	精度	±0.1 %Reading ±1 digit (根据量程)
输出	输出点数	SDC45V: 最大5点, SDC46V: 最大7点
	类型	继电器、电压脉冲、直流电流／电压、马达驱动、变送器用电源 (24 Vdc)
	控制模式	PID (正动作、逆动作、加热／冷却)
	PID组数	16组
	自整定	基于限定循环法的PID自动设定(3类型)
DI	输入点数	SDC45V: 最多10点, SDC46V: 最多14点
	功能	LSP变更、READY/RUN切换、显示切换等
DO	输出点数	最多8点
	功能	PV值、SV值、偏差值、设备报警等
通讯	类型	RS-485
	连接单元数	最多31个
	速度	38400bps固定
一般规格	额定电源电压	100 ～ 240Vac, 50/60Hz±2 Hz
	消耗功率	SDC45V: 30VA 以下(100 ～ 240Vac电源型), 12W以下(DC电源型) SDC46V: 40VA以下(100 ～ 240Vac电源型), 15W以下(DC电源型)
	电池寿命	3年(10～35 ℃ 的环境温度中，不通电放置的情况下)
	认证	CE标志
	前面保护结构	IP65
	质量	SDC45V: 400g以下(包括专用安装件)SDC46V: 700g以下(包括专用安装件)

输入类型和量程

传感器	类型	量程
热电偶	K	-270.0 ～ +1372.0 ℃
	E	-270.0 ～ +1000.0 ℃
	J	-200.0 ～ +1200.0 ℃
	T	-270.0 ～ +400.0 ℃
	B	0.0 ～ 1800.0 ℃
	R	-50.0 ～ +1768.0 ℃
	S	-50.0 ～ +1768.0 ℃
	W(WRe5-26 )	0.0 ～ 2300.0 ℃
	PR40-20	0.0 ～ 1900.0 ℃
	Ni-Ni·Mo	0.0 ～ 1300.0 ℃
	N	-200.0 ～ +1300.0 ℃
	PL II	0.0 ～ 1390.0 ℃
	DIN U	-200.0 ～ +600.0 ℃
	DIN L	-200.0 ～ +900.0 ℃
	金铁/镍铬耐热合金	-273.0 ～ +27.0 ℃
热电阻	Pt100	-200.0 ～ +850.0 ℃
		-200.00 ～ +300.00 ℃
	JPt100	-200.0 ～ +640.0 ℃
		-200.00 ～ +300.00 ℃
直流电流/电压 (-19999 ～ +32000 U)	电流	4 ～ 20 mA
		0 ～ 20 mA
	电压	0 ～ 10 mV
		-10 ～ +10 mV
		0 ～ 100 mV
		-100 ～ +100 mV
		0 ～ 1 V
		-1 ～ +1 V
		1 ～ 5 V
		0 ～ 5 V
		0 ～ 10 V
