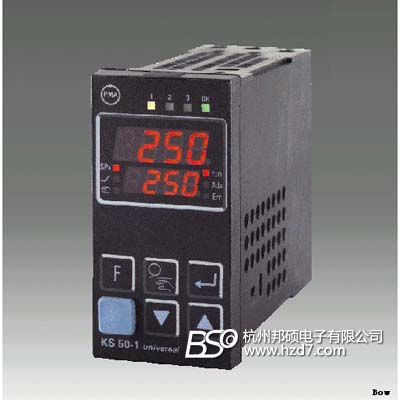

德国PMA KS50-1塑料挤出温度控制器
产品编号：62555-716
产品型号：KS50-1
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.25
浏览次数：
详细信息
◆ 1/8 DIN 过程控制器
◆ 通用模拟量输入，可自定义线性化
◆ 100ms高速采样，高精度无超调PID
◆ 最优化的加热/冷却控制(水冷/风冷/油冷)
◆ 程序控制(10段折线),两套PID参数,功能键
◆ 通讯接口：RS422/485 Modbus RTU
◆ BlueControl编程软件，支持软件仿真和在线监控
◆ 通用模拟量输入，可自定义线性化
◆ 100ms高速采样，高精度无超调PID
◆ 最优化的加热/冷却控制(水冷/风冷/油冷)
◆ 程序控制(10段折线),两套PID参数,功能键
◆ 通讯接口：RS422/485 Modbus RTU
◆ BlueControl编程软件，支持软件仿真和在线监控
West控制器 KS50-1 控制器能在各种工业应用领域完成高精度和低成本的控制任务。控制器提供2点（on/off）、连续量PID或3 点步进式控制方式。通用输入信号通道可以输入各种类型过程信号，另外一个附加的输入通道用来输入加热电流信号或外部设定值参数。每台KS50-1 控制器有3 个输出通道，用户可以选择3路继电器输出或2路继电器输出加一个通用输出通道。这个通用输出通道可以作为继电器输出、模拟量电流/电压输出或作为一台两线制变送器的供电电源。另外还可以选择2 路附加光电隔离输出。选择具有“启动电路”功能的控制器，可以有效延长高性能加热元件的使用寿命。（例如应用在热流道模具温度控制中）
| 信号输入 | |
| 功能介绍 | 输入信号功能INP1x(过程值)INP2加热电流或外部设定值di1禁止操作,切换到第2设定值(SP2)、外部设定值SP.E.)、固定修正di2 (参数(Y2),手动操作,控制器中断,自动/手动按 |
| 变送器电源U$BT$B(可选) | 输出:22mA/≥18V |
| 逻辑控制输入DI2,DI3(可选) | 可组态切换或面板按钮光电输入作为数字量触发切换电压:外部24VDC 逻辑0:-3～5V 逻辑1:15～30V 电流消耗:约5mA |
| 控制输入DI1 | 可组态为常开、常闭触点或由面板按钮控制可连接至无源触点开关电压:2.5V 开关电流:50μA |
| 电流检测 | 输入电阻:约120Ω 量程设置:0-20mA范围内可以任意设定刻度范围:-1999～9999可调输入回路监控:低于量程起点12.5%(4～20mA→2mA) |
| 加热电流检测 | 测量范围:0-50mA AC 刻度:-1999～0.000～9999A可调 |
| 附加输入INP2 | 分辨率:>14位采样周期:100ms 误差范围:≤0.1% |
| 电流和电压输入 | 信号范围:0-10V/0-20mA误差范围:≤0.1%输入电阻:110KΩ(电压输入) 49Ω(电流输入)量程设置:信号范围内可以任意设定刻度范围:-1999～9999可调线性化:16段,可用BlueControl软件修改小数点:可任 |
| 热电阻输入 | 类型:Pt100、Pt1000、KTY11-6 连接:三线制导线电阻:max.30Ω 输入回路监控:断路和短路 |
| LJKNSR输入 | 输入阻抗:≥1MΩ 信号电阻影响:1μV/Ω 冷端补偿最大误差:±0.5K 传感器断路监控:输入回路电流≤1μA |
| 过程值输入INP1 | 分辨率:>14位小数点:0～3位数字滤波:0.000～9999s可调采样周期:100ms 测量值校正:2点或偏差校正 |
| 信号输出 | |
| OUT3作为逻辑输出 | 负载≤500Ω:0/≤20mA 负载>500Ω:0/>13V |
| OUT3作为变送器电源 | 输出:22mA/≥13V |
| 电压输出 | 0/2～10V可组态信号范围:0-11V 输出负载:≥2KΩ 负载影响:无分辨率:≤11mV(0.1%) 误差范围:≤20mV(0.2%) |
| 电流输出 | 0/4～20mA可组态信号范围:0-约21.5mA 输出负载:≤500Ω 负载影响:0.02%/100Ω 分辨率:≤22μA(0.1%) 误差范围:≤40μA(0.2%) |
| OUT3作为模拟量输出 | 与输入通道电流隔离可以根据用户需要定义量程分辨率:11位 D/A转换时间常数T$B90$B:50ms 模拟量控制器限定频率:>2HZ |
| OUT3作为继电器输出 | 触点:常开和常闭,共用一个公共端最大触点容量:500VA,250VAC,2A(48-62HZ,阻性负载) 最小触点容量:5V,10mA AC/DC 操作寿命:最大容量下600,000次 |
| 继电器输出OUT1、OUT2 | 触点:两个常开触点共用一个公共端 最大触点容量:500VA,250VAC,2A(48-62HZ,阻性负载) 最小触点容量:6V,1mA DC 操作寿命:最大容量下800,000次 |
| 功能介绍 | 输出信号功能OUT1 作为控制输出加热/冷却OUT2(继电器)打开/闭合,限定值触点,报警,定时器或泵控制结束信号OUT3(继电器或逻辑)同OUT1和OUT2OUT3(模拟量)控制 |
| OUT5,6(可选) | 电流隔离光电耦合输出接地负载:公用正极控制电压输出容量:18-32VDC;≤70mA 当电流最大时内部电压下降≤1V 内设保护电路可防止短路、过载和反极性(自由旋转二极管用于继电器负载) |
