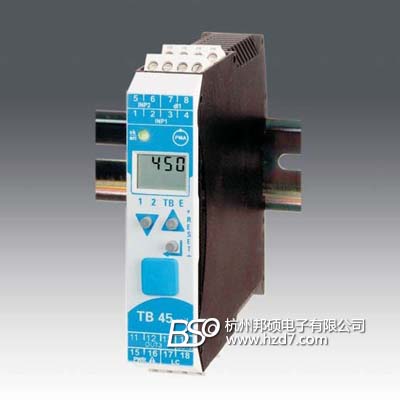

英国WEST TB45限位控制器

产品编号:64125-251

产品型号:TB45

市场价格:0元/台

批发价格:0元/台

更新时间:2011.03.25

浏览次数:

详细信息
◆ 可组态为限位器,监控器和限位信号发生器
◆ 紧凑的设计,仅宽22.5mm
◆ 夹接到高处的DIN导轨
◆ 插入螺纹终端和弹簧夹紧连接
◆ 带附加显示成分的双线LC显示
◆ 方便的3按键操作
◆ 通过固定在高处导轨内的总线连接器通讯
◆ BluePort通讯端口
◆ 二路通用输入通道
◆ 1或2个继电器输出
◆ 2个预报警
◆ 显示值的通用输出通道

PMA TB45是一种可编程的安全切断控制器。
仪表采用导轨安装形式,通过面板BluePort通讯端口可以方便连接BlueControl专用软件完成参数在线设定和仿真功能。

信号输入
功能介绍 输入信号功能 INP1X1(过程值1),模拟量输入 INP2(可选) X2(过程值2),模拟量输入,附加限制信号和指示输入 di1  禁止操作,存储报警复位
模拟量输入INP1 分辨率:>14位小数点:0-3位数字滤波:0000-999.9s可调采样周期:100ms 测量值校正:2点或偏差校正线性化:15段,可用BlueControl软件修改类型:单节点(热电偶除外) 热电偶输入:输入阻抗:≥1MΩ  信号
附加输入INP2(模拟量,可选) 分辨率:>14位采样周期:100ms 数字滤波:0000-999.9s可调线性化:同INP1 测量值校正:2点或偏差校正类型:单节点(热电偶除外) 热电偶输入:外部温度:0…100℃  冷端补偿典型/最大误差: ≤±0.5K/≤-2.5
控制输入DI1(复位) 可组态为常开、常闭触点或由面板按钮控制可连接至无源触点开关电压:5V 开关电流:1mA 光电输入作为开关触发切换电压:外部24VDC 逻辑0:-3~5V 逻辑1:15~30V 电流消耗:max.6mA
信号输出
OUT3作为逻辑输出 负载≤700Ω:0/≤23mA 负载>500Ω:0/>13V
OUT3作为变送器电源 输出:22mA/≥13VDC
OUT3作为模拟量输出(可选) 与输入通道电流隔离可以根据用户需要定义量程分辨率:14位跟踪误差I/U: ≤2% 余波:≤±1%(量程范围内的消耗),0…130KHZ 电流输出:0/4~20mA可组态,短路 信号范围:-0.5~23mA  输出负载:≤
继电器输出LC,OUT2 类型:2个触点共用一个公共端最大触点容量:500VA,250VAC,2A(48-62HZ,阻性负载) 最小触点容量:6V,1mA DC 操作寿命:I=1A/2A; ≥800,000/500,000(250VAC,阻性负载)
功能介绍 输出信号功能 LC(继电器) 限制值触点,报警 OUT2(继电器)限制值触点,报警,误差 OUT3(逻辑,可选)   同OUT2 OUT3(模拟量,可选)   模拟量输出(显示值,INP1,I
电流隔离 在输入、输出以及供给电源之间进行电流隔离(在3端口隔离) 测试电压:供给电源和输入/输出之间:2.3KVAC,1min  输入和输出之间:500VAC,1min 隔离:输入/输出之间(接地):≤33VAC
