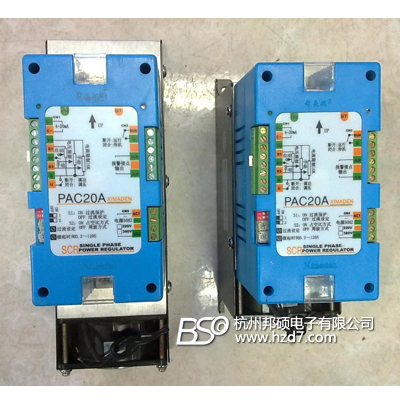

全新XIMADENPAC20A智能单相调压器以令人惊叹的完美设计开创数字式调压器的新纪元。它操作和维护简单。欧式风格的安全防尘结构，美观大方。它集单相调压/调功方式为一体。具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业各领域的功率调整。

技术参数

·4～20mA输入:   接收阻抗120Ω 调节输出分辨力：调压0.6 °;调功 20ms 。

·负载方式:       50Hz  单相220VAC/380VAC                 移相范围：0～175°

·驱动输出 ：1）. 输出：12V脉冲，可变脉宽,最大驱动电流：< 30mA。配合P型SSR，调压/调功方式为一体

      ·           2）. 脉冲变压器输出：开槽脉冲，配合MTX/MFC反并联模块，实现单相调压及全控整流，但无调功方式。

·LED灯状态显示: 绿色INPUT输入信号线性指示灯。

三色状态灯: RUN绿色运行灯 ; ALM红色报警灯; STOP黄色闪烁的待机灯。

·外部执行开关的缓起动,缓关断RS: 无电压接点输入 闭合（ON）:缓关断，时间固定3秒；

·开路（OFF）:运行。（缓起动时间由内部电位器P3设定0.2～120秒）不接:运行状态。

·运行过程中自动缓起动及急停: 运行中的过流、超温急停，过流、超温保护动作时间不大于一个电源周期（20ms）。

·70℃超温保护：无电压常闭接点  开路: 超温   解除:故障排除后,起停开关复位或重新上电。

·电源兼同步源：220VAC、380VAC 50HZ （60HZ定货申明）3W  保险规格：0.5A

·报警继电器：一组常开接点（纯阻1A 250VAC） 报警类型：过电流、散热器超温。

·选件一: 用户USER外部开关（无电压接点）开路：调压；  闭合：两种调功方式（功能由用户确定，订货须声明）。

·选件二: XCT2型单相电流变换器:0～X A AC输入,0～5V DC 输出，实现过电流保护和最大电流限制。

·1）CT最大电流限制: 外部10K电位器，调整范围20%～100%  取消：CT输入端悬空或R3外部电位器调至最大。

·2）过电流保护: 内部电位器P2调整。基准点1V；过流倍数： 二倍参考设定点（=2V）动作时间： <20ms 。

·选件三: 希曼顿SW-IA晶闸管功率扩展板，驱动〉300A 反并联单向晶闸管。

·选件四: 希曼顿F85增容风机。选件四:

LED灯状态显示                         表1

 希曼顿F85增容风机。

主要用途、特点及有关负载的控制策略

· 可控硅调压器是用来对交流电源进行连续调压的装置，广泛应用于工业各领域的电压调节适用于调温、整流、电机调速、

   灯光调节及对一些感性负载的控制等尤其在电加热行业有着广泛的应用.

1. 变压器控制:变压器的设计容量不足的现象是，造成当电流增加到一定程度时变压器饱合，导致电流剧增、波形严重畸

   变、出现怪声，需重新设计变压器。此外，实际应用中采用最大电流限制，可解决线性或变阻负载的某一温度段的电流

   突  增，造成变压器过流。

2．电感中电流滞后，造成负载电流在窄脉冲触发时间内不能到达使晶闸管保持有效开通的擎驻电流、因而触发不可靠。采用

   脉宽可变直流触发技术，加大阻容吸收数值和在变压器原边并联阻性假负载，才能确保可靠触发。

3．采用中心门极晶闸管，具有开通速度快、di/dt和dv/dt高、热稳定性好、抗干扰能力强等优点。

4．运行过程中瞬间断电后又上电等，造成变压器中磁通极性与剩磁极性的“撞车”，产生危害 性冲击电压、电流。尤其是变

   压器，必须采用上电缓起动逐步顺磁，缓关断逐步衰减磁场

5. 纯金属类：硅钼、钼丝、钨、白金、石墨等负载冷态电阻小，低、中温段需限压和限流；随着温度增高，电阻按线性增

   大，在高温段反而需增加负载电压。PAC16P的电流限制功能，可解决此类问题。此外，带有多组PID和调节输出限幅的

   仪表，也可控制负载电流。例如：岛电的FP93、FP21、SR253等可设计低、中、高温区的调节输出限制，SR50系列具有调

   节输出线性限 幅,输出能自动跟随仪表的设定值线性增加。

6．硅碳棒: 一般采用 〉1分钟或更长时间的缓起动和电流限制，避开在800℃附近负阻的冲击电流（新棒更加明显）

7．恒阻（指冷热阻变化小的负载）：控制较简单，可采用调功方式，克服调压方式功率因数低 污染电网的缺点。周波过零

   调功，负载电流以全正弦波为单位均匀分布，多台运行时，总动力电流相对均衡（避免了周期过零方式电流集中），改善

   炉  温均匀性，避免了电流表撞针，重要的是：提高了电源利用率和避免电力设备增容，节电效果明显。

8. 调压/调功一体化技术：调压方式具有负载电流冲击小、适合变压器控制等特点，但不可避免带来电源污染和降低电网功

   率因数。过零调功方式避免了调压方式的不足，但无法限制电流负载冲击电流较大。PAC20A的USER用户功能提供两者结合

安装及使用须知

·使用前请认真阅读本说明书，严格按要求接线使用。

·本电压调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。

·工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。

·装置过热保护后，如要再运行，需排除故障后，再送电运行。

·在使用过程中若发生过流现象，应首先检查负载有无短路等故障。

·工作环境温度：0℃～+55℃ 通风良好的位置。 工作环境相对湿度：* 90%。

·负载过流保护：一般地说，过流保护不能完全确保负载短路造成的设备损坏,不能代替快速熔断器。

·负载短路保护：一般按额定负载电流的1.5倍选择，外配RS0快速熔断器作为短路保护。

·装箱清单表：PAC20A 整机一台  两套 10K 电位器（含刻度盘）  说明书 1 份。

PAC20A订货例:     型号：   PAC20A              -2              -80A                 -C

             含义:        单相电力调整器   负载电压220V    纯阻负载电流80A      电流限制功能（选件）

八． 原理及接线图
