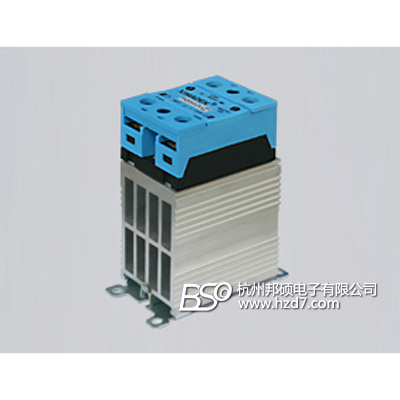

希曼顿ximaden D系列固态数字电压调整器
产品编号：214729-788
产品型号：D系列
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.26
浏览次数：
详细信息
| 特点： | |
| ※ 世界智能化最强体积最小功率最大的电压调整器 ※ 无烧毁电源变压器仅需4～20mA的控制信号 ※ 运行输出保险断线超温故障LED灯一目了然 ※ 美观大方智能灯与安全端子防护一体化 ※ 两只反并联晶闸管耐冲击电流大可靠性高 ※ 内置的抑制变频器干扰的RC回路 ※ 上电缓启动15秒，调压/调功一体化 ※ 强扭力电力端子和配套的DIN 导轨散热器 | |
一. 主要技术指标： 1．4～20mA(W型) /0-10V(Y型) 输入；调压分辨力：0.1% 。 2．负载电源: 50Hz 单相110VAC/220VAC/380VAC 移相范围：0～170°3. 同步电源：110VAC/220VAC/380VAC，与负载电源线相同4. 外部电压调整: 10K带刻度盘电位器 调整范围 0～100% 。5．缓启: 第一次上电自动缓启动15秒。6．80℃超温保护：散热器温度大于80℃±1℃禁止输出并报警 解除:故障排除后,重新上电。7．标称电流容量：30A 、 50A 、 70A 、 100A 二. 安装及使用须知： 1 使用前请认真阅读本说明，严格按要求接线使用。 2 本电压调整器需垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。 3 工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。 4 装置过热保护后，自动保护。如要再运行，需排除故障后，再送电运行。 5 工作环境温度：-10℃～+55℃ 通风良好的位置。 工作环境相对湿度：* 90%。 6 负载短路保护：一般按额定负载电流的1.5倍选择，外配RS0快速熔断器作为短路保护。 三. 初步调试和说明 1. 初始接线：参照原理图接线，一般先接100～200W灯泡假负载。将仪表置手动状态。对应电压输出范围为0～100%。此外，当输入为20mA 时，调整外部电压电位器负载电压也应0～100%的均匀变化。 2. 同步的说明:必须从负载电源端接线到SYNC相位端，获取同步信号，以满足调压相位的准确性及故障检测。 3． 电源的说明：无源技术的关键是利用4～20mA控制信号取电源，仪表不上电，模块不工作，LED无指示。 四．希曼顿纯阻负载的控制策略 先进的周波过零调功：负载电流的通断是按正弦波均匀分布，多台设备运行的随机性和叠加性，所造成的总动力负载电流相对是均衡的。它提高了调节精度和电源利用率以及避免了打表针和电力设备增容，节电十分明显。 六.. 应用及继电器和配套导轨散热器尺寸 单位：mm (超过40A需风冷或增加散热器面积) |
| D系列固态调压器选型 | |
 | |
| ★ 漏电流主要是并联RC回路的漏电流引起的 ★ 标称工作电流为底板工作温度不超过80℃.纯组负载按标称值的一半选取。超过30A 后，需采用风冷 ★ 出厂标准：集成了调压/CYC 周波一体化软件。PWM 调功需订货声明。输出方式J1 跳线短路时为调压 | |
 | |
 |
