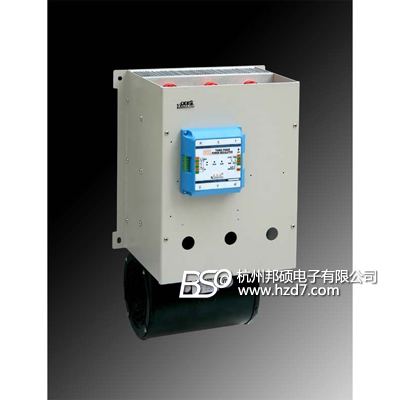

ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。它采用了用希曼顿最新CS和ZAC10周波控制器等三项技术专利。PLC和仪表通用接口，4～20mA和PWM的两种输入， PWM 或周波CYC 两种输出，欧式风格的安全防尘结构，美观大方，红蓝绿色LED灯，工作状态一目了然。可更换的三只”长命”固态电器（DBC焊接型），避免了一体化模块危险集中的弊病。插片式散热器具有体积小，重量轻，散热效率比普通散热器高30%。其它功能包括：内置抑制变频器干扰的阻容吸收器(RC回路)，散热器超温报警输出，智能工作灯，CS系统的霍尔转速检测接口。可用于工业的纯电阻性负载的控制。最重要的是：先进的周波过零输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行时，负载电流随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率避免了打表针和电力设备增容，节电效

一.主要技术指标：

光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V；最大输入电流：<20mA

4~20mA输入I型:接受阻抗<250欧姆   适配接口：日本岛电P或I型PID调节器或DCS输出接口。

启动/停止选择：外部的无电压接点开关   结构：内部有三个串联SSR或二个串联SSR

内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。

60秒上电缓启动：首次上电被启动,用于降低冷态启动的平均功率。

状态指示灯：PWM信号或4~20mA输入绿色LED；运行兰灯；红色报警的LED指示。

负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，三相全控的纯阻负载，无相序。

散热器80℃超温报警输出：常开继电器接点 1A 纯阻 风扇工作方式: 1) 直通 2) 自动 超过40℃风机启动 控温精度±5℃

供电电源：220VAC 50HZ  ( 380V不提供)　功耗：３Ｗ　　保险：需外配０．３Ａ

标称电流容量以及固态继电器电流: 40A（Z80A-3）、 60A （Z100A-3）80A（Z120A-3） 120A（Z180A-3）150A(Z220A-3

 初步调试：

  参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。此时，负载电压应在开关电压范围内通断。

  常见故障排除：无控制信号不接负载时，R-U、S-V、T-W间三个固态继电器间的阻值，用万用表测量分别>500KΩ，当调节器100%输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值 应<10KΩ（以上数据仅供参考）。,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。紧急情况下，两相控三相是可用的。继电器型号，参见标牌。
