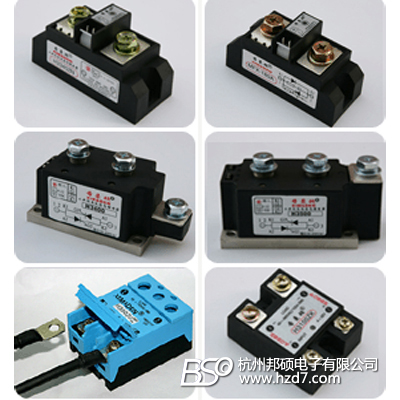

希曼顿ximaden 全系列固态继电器

产品编号:45858-220

产品型号:

市场价格:0元/只

批发价格:0元/只

更新时间:2011.03.27

浏览次数:

详细信息
稳定可靠的性能,来源于优良的器件和先进的生产工艺

中国首创的固态继电器动态参数测试系统
柔性导热垫有效的降低了接触热阻和克服应力
业界首次采用的“热疲劳加载”循环测试法
大马拉小车,大容量硅片的可靠设计
DCB技术(铜瓷键合底板)

产品说明:

光电隔离的输入级,TTL电平兼容的输入,直流或脉冲触发方式。
高于2000V的输入、输出及底壳间的安全绝缘电压,UL认可的安全部件。
无触点,无机械运动部件,无火花,无动作噪音,耐震动,长寿命。
小的死区电压、小的谐波干扰(Z型)内部自带RC吸收电路。
大功率,交流工作电流3-500A,工作电压220-380V全系列。
工业级产品采用晶闸管芯片和引进德国低热阻铜瓷键合(DCB)底板。

U系列固态继电器选型表(欧式风格

指标型号

Output       输出     Tc=80℃(底板温度)

INPUT 输入

介质耐压

工作电流*

IT  Arms

工作电压VAC

1周波浪涌电流Isurge  A

输出类型

漏电流

电压VDC

电流mA

VISO VDC(一分钟)

H330 ZU

30

40~440

300

反向并联晶闸管

280Vac< 5mA

440Vac< 9mA

*主要为并联RC回路的漏电流

4~24

10~30

输入对输出

>2000

输出对底板

>2000



H350 ZU

50

40~440

500





H375 ZU

75

40~440

800

H3100 ZU

100

40~440

1000

S312 ZU

12

40~440

120

双向晶闸管

S325 ZU

25

40~440

250

S340 ZU

40

40~440

400

H350 ZU 50 40~440 500 单硅反并联
H330 ZU 30 40~440 300



           S系列普通型                                        H系列增强型

   工作电流     产品型号     交流工作电压      工作电流    产品型号   交流工作电压

           3A                S203Z L              220VAC

           75A             H275Z KF         220VAC

           3A                S203Z C             220VAC

           75A            H375Z KF          380VAC

           3A                S203Z W2          220VAC

           80A            H380Z KF          380VAC

           4A                S204Z W1          220VAC

          100A            H3100Z KF        380VAC
           6A                S206Z L2            220VAC           120A            H3120ZF               380VAC
           8A                S208Z K             220VAC           150A            H3150ZE               380VAC
         10A                S210Z K             220VAC           200A            H3200ZE               380VAC
         12A                S212Z K             220VAC           220A            H3220ZE               380VAC
         20A                S220Z K             220VAC           250A            H3250ZE               380VAC
         25A                S225Z K F          220VAC           300A            H3300ZD               380VAC
         40A                S240Z K F          220VAC           340A            H3340PN               380VAC
           3A                S303Z L             380VAC           400A            K3400Z                 380VAC
           3A                S303Z C             380VAC           500A            K3500Z                 380VAC
           3A                S303Z W2          380VAC
           4A                S304Z W1          380VAC
           6A                S306Z L2           380VAC
           8A                S308Z K            380VAC
         10A                S310Z K            380VAC
         12A                S312Z K            380VAC
         20A                S320Z K            380VAC
         25A                S325Z K F         380VAC
         40A                S340Z K F         380VAC
★ 定货声明:SSR 功率扩展,阻容吸收漏电会产生误 ★ 触发方式P型定货时请指明
   触发,定货应声明无RC吸收 ★ 选件:恒流输入:12mA  4-32VDC
★ 请注意外型封装K,F区别 ★ 以上为硅片电力模块工艺,工业级工作电压50-430VAC
 > 希曼顿带阻容吸收的(0.1μ180Ω)晶闸管反并联模块:MTX两只单硅反并联;MFX单硅和二极管反并联
  型号          单硅平均电流(A)    有效值电流(A)      电压       触发电流       外型
MTX/MFX  55-12          55                  110             >1200V       < 50mA           F
MTX/MFX  120-16/18      120                 290             >1200V       < 50mA           D
MTX/MFX  180-16/18      180                 360             >1400V       < 50mA           D
MTX/MFX  250-16/18      250                 400             >1000V       < 50mA
MTX/MFX  310-16/18      310                 500             >1200V       < 50mA
