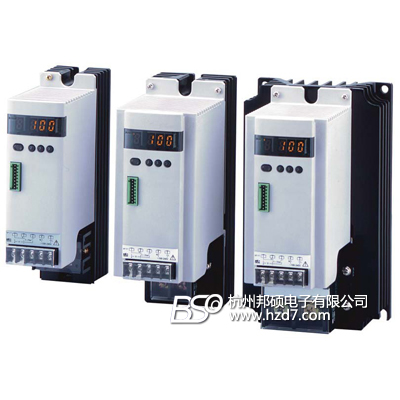

日本理化RKC THV系列高性能单相电力调整器

产品编号:193620-804

产品型号:THV系列

市场价格:0元/台

批发价格:0元/台

更新时间:2011.03.27

浏览次数:

详细信息



THV系列 高性能單相





電流調整器
20~100A的小機型! 以數位顯示,簡單.正確設定。

特點
用前面的按鍵及數位顯示器可簡單且正確地設定勾配.soft up/soft down.輸出限制(上線/下限)等。勾配設定.手動設定也可利用外部調整鈕去調整。
用soft up/soft down的0秒設定,可對應快速應答高速昇溫。
100~240V自由電源。由於自動判別電源週波數,不需要50/60HZ切換。

最大負荷電流 AC20A, 30A, 45A, 60A, 80A, 100A
控制方式 相位控制, ZERO-CROSS控制 (可切換)
適應負荷 相位控制:直線性(R:電阻)負荷
    (相位控制時、變壓1次側控制可,磁束密度0.8T以下)
ZERO-CROSS控制:直線性(R:電阻)負荷
輸入信號 DC 4~20mA (輸入電阻:100Ω)
DC 1~5V (輸入電阻:30kΩ)
DC 0~10V (輸入電阻:68kΩ)
電壓脈衝輸入 DC 0/12V (輸入電阻:30kΩ)
無電壓接點輸入 (輸入電阻:47kΩ)
最小負荷電流 0.6A(20A類型),1A(30A, 45A, 60A, 80A, 100A類型)
輸出電壓範圍 定格電壓的0~98%
電源電壓 AC90~264V (包含電源電壓變動) 定格:AC100~240V
電源周波數 50/60Hz(自動判別)
許容周波數變動 ±1Hz(性能保証), ±2Hz(動作保証)
輸出設定範圍 勾配設定:0.0~100% [前面按鍵、外部設定器(外部調整鈕) ]
輸出限制(上限) :0.0~99.9% (前面按鍵)
輸出限制(下限) :0.0~99.9% (前面按鍵)
vase up設定(輸出偏移補正) :0.0~99.9% (前面按鍵)
手動設定: 0.0~99.9% (前面按鍵)
0.0~100% [外部設定器(外部調整鈕) ]
輸出模式 相位控制時用直線性(R:電阻)負荷,可切換輸入-相位角
比例・輸入-電壓比例・輸入-電壓自乘比例
冷卻方式 自然冷卻
容許周圍溫度 性能保証範圍:0~+40℃
動作保証範圍:-15~+55℃
容許周圍濕度 5~95%RH (結露時)
絕緣耐壓 主回路端子、電源端子和放熱器間:AC2000V, 1分鐘
絕緣電阻 主回路端子、電源端子和放熱器間:20MΩ以上,DC500V
安裝方法 垂直安裝
重量 約0.9kg(20A, 30A), 約1.4kg(45A, 60A), 1.9kg(80A, 100A)
數位顯示內容 輸入信號值・相位角比率值・周波數值・控制方式
soft up/soft down時間・勾配設定值・出力限制(上限/下限)・
base up設定・輸出模式
付加熱器斷線警報功能的時候:
電流值・最大負荷電流・加熱器斷線警報設定值・警報延遲次數設定等
標準功能 ・自動/手動切換(外部手動設定為選配)
・勾配設定機能(外部勾配設定為選配)
・soft up/soft down功能:0.1~99.9秒
・二位置控制(外部上限・下限設定為選配)
選配功能 ・加熱器斷線警報機能
電流測定精度: ±2A以下(20A, 30A類型)
定格電流的±10%以内
 (45A, 60A, 80A, 100A類型)
警報判斷延遲次數:0~99次
輸出:開放極電氣輸出,DC24V, 最大100mA
・電流限制(僅相位控制)
・定電流控制(僅相位控制)
  安定度:full scale±2%
  (電源電壓變動:±10%以内、負荷變動: 2倍)
規格
安全規格 UL : UL508 (fileNo.E177758)
cUL : C22.2 No.14
CSA : C22.2 No.14 (僅20A, 30A類型)
CE marking(20A, 30A類型)
低電壓指令:EN60947-4-3
過電壓力範疇Ⅱ,污染度2, クラスⅡ(強化絕緣)
EMC指令:EN60947-4-3
※但、使用指定的干擾濾波器

關於CE marking
本機器根據使用指定的濾波干擾器,適合CE mark。(僅20A, 30A類型)
指定濾波器:
双信電機株式会社製 型名: LF2030A-NH
(請另行準備)


● 周圍溫度特性
20A, 30A, 45A, 80A, 100A類型




(%)
周囲温度特性
周圍溫度(℃)
