日本理化RKC SSD系列固态继电器

产品编号:22935-537

产品型号:SSD系列

市场价格:0元/台

批发价格:0元/台

更新时间:2011.03.27

浏览次数:

详细信息



SSD系列  固態繼電器
DIN軌道安裝型固態繼電器

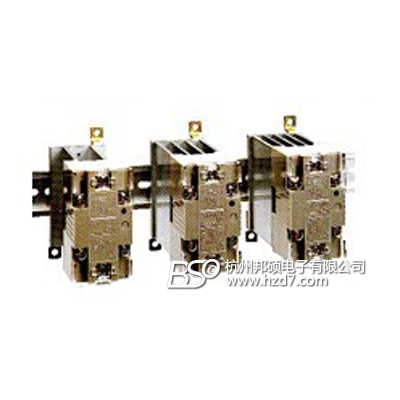

SSDシリーズソリッドステートリレー 製品写真

SSD型是DIN軌道安裝式放熱器一體型單相固態繼電器。
動作狀態可以馬上透過LED顯示燈了解狀況。
選配功能上可附加輸入信號連接功能(可簡略做複數的SSR使用時的配線)或問題素子問題檢出功能。
SSD-30F的最大負荷電流30A(周圍溫度:0~40℃),SSD-20F的最大負荷電流20A(周圍溫度:0~40℃),SSD-10F的最大負荷電流10A(周圍溫度:0~40℃)可廣泛地控制。

透過密著安裝可節省空間(但有電流限制)。

最大負荷電流:AC10A,20A,30A
最小負荷電流:AC100mA
投入電流(最大瞬間突入電流):
                                                        10A用->以160A 60Hz 一周
                                                        20A用->以250A 60Hz一周
                                                        30A用->以330A 60Hz一周
輸入信號:DC電壓脈衝輸入LOW(OFF):0V,HIGH(ON):5~24V,輸入電阻:1k~4.8k歐姆(定電流迴路內建:5mA)
應答速度:負荷電流1/2周以下
輸入保護:逆極性連接保護
輸出保護:CR保護回路及整流器
輸出ON電壓降下:2V以下(RMS) AC200V
負荷電壓:AC70~240V(50/60Hz共用)
容許周圍溫度:0~40度 超過40度時,請參照周圍溫度特性
容許周圍濕度:45~85%(RH)
絕緣電阻:100MW以上 用DC 500Vmega
絕緣耐力:AC2000V (1分鐘)
漏電流:10mA AC200V
絕緣方式:Photocoupler
附加功能:輸入信號並列連接功能
               素子問題檢出功能(開放極電器輸出,定格DC12V,50mA)
