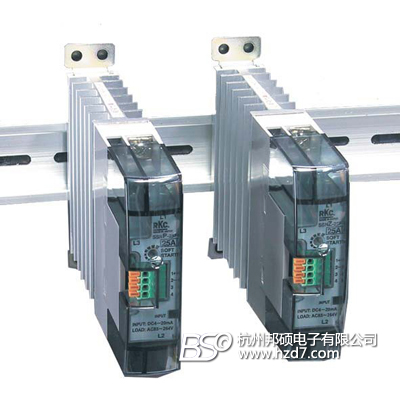

日本理化RKC SSNP/SSNZ系列单相电力调整器

产品编号：22205-531

产品型号：SSNP/SSNZ系列

市场价格：0元/台

批发价格：0元/台

更新时间：2011.03.27

浏览次数：

详细信息

SSNP/SSNZ系列單相電力調整器

以SSR(solid state relay)的感覺能簡單地使用寬度21.5mm超纖細設計DIN軌道安裝式散熱器一體型電力調整器。
有相位控制類型的SSNP型和zero-cross控制類型(連續比例式)的SSNZ型，最大負載電流15A(環境溫度:0～40℃:垂直單獨安裝時)和最大負載電流25A(周圍溫度:0～40℃:垂直單獨安裝時)各自被構成。

採用數位控制實現了線型輸出入特性，高速應答(1周以下:Soft up OFF的時候)。且密著安裝(最大8台:電流限制)省空間。

●特　點

★ 省空間寬21.55的超薄型小型設計

★ 充實的性能及功能

・線型輸出入特性

・對應手動控制

・標準裝備soft up/down功能

★ 似SSR感覺的使用

★ 相位控制的SSNP or zero-cross控制的SSNZ

型　式

相位控制方式單相電力調整器	SSNP-15F （定格電流 15A）
	SSNP-25F （定格電流 25A）
zero cross控制方式單相電力調整器	SSNZ-15F （定格電流 15A）
	SSNZ-25F （定格電流 25A）

仕　樣

控制方式

相位控制（SSNP系列）、Zero cross控制（SSNZ系列）

定格負荷電流

AC15A, AC25A ＊請指定

適用負荷

直線性（R：電阻）負荷

輸入信號

DC4～20mA （輸入電阻250W）

最小負荷電流

AC100mA <注意1>

輸出控制範圍

定格電壓的0～95% （SSNP系列）
定格電壓的0～100% （SSNZ系列）

應答時間

１周以下（無soft start時）　<注意2>

冷卻方式

自然冷卻

電源電壓

AC85～264V　（包含電源電壓變動）　定格 AC100～240V

電源周波數

50/60Hz （自動判別）

許容周圍溫度

-20℃～60℃

許容周圍濕度

5～95%RH

絕緣電阻

輸入・調整鈕端子､輸出端子､CASE間：100MW以上 DC 500V

絕緣耐壓

輸入・調整鈕端子､輸出端子､CASE間：AC 2500V １分鐘

安裝方向

垂直安裝或水平安裝　<注意3>

安裝方法

DIN軌道或螺牙安裝

重量

約260g

標準付加功能

soft up/down功能：	約0.5～13秒 (SSNP系列)	<注意4>
	約0.5～40秒 (SSNZ系列)	<注意4>
外部調整鈕功能（手動操作用）

<注意1>	關於微少電流負荷,導通角會變窄。符合實際的使用,請用實機去做動作確認。
<注意2>	前面調整鈕反時鐘方向附近很多,變成無soft stat。
<注意3>	水平安裝時,請使用定格負荷電流的７０％以下。
<注意4>	前面調整鈕正時鐘方向附近很多,變成soft start 最大值。
