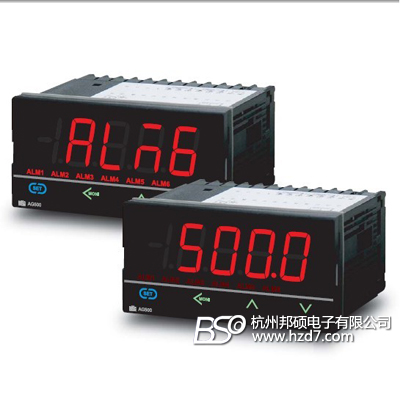

日本理化RKC AG500温度显示仪

产品编号:222543-944

产品型号:AG500

市场价格:0元/台

批发价格:0元/台

更新时间:2011.03.27

浏览次数:

详细信息



AG500 數位顯示器 New!

數位顯示器 AG500型  採用文字高 21mm的大型高亮度 厚度僅60mm。

主要功能
  • PV偏移補正功能
  • PV斜率補正功能
  • 峰值保持、峰谷保持功能
  • 搭載sensor供給用電源 DC 12V或DC 24V (選配)
  • 外部接點輸入功能 :2點(選配)
  • 多種警報功能 最大輸出點數:6點(選配)
  • 串列通訊功能 RS-485或RS-422A (選配)
  • 類比計測輸出功能(選配)
  • 防塵・防滴構造(計器前面方向)(選配)

輸入
輸入的種類
溫度・電流・低電壓輸入group
熱電偶: K, J, T, S, R, E, B, N, PLII, W5Re/W26Re, U, L
白金測溫電阻: Pt100, JPt100
直流電壓(低): DC 0~10mV, DC 0~100mV, DC 0~1V DC -10~+10mV
DC -100~+100mV
直流電流: DC 0~20mA, DC 4~20mA
高電壓group
直流電壓(高): DC 0~5V, DC 0~10V, DC 1~5V, DC -1~+1V

※group的變更需要用開關切換。
精度
a)熱電偶輸入
  type K, J, T, E, PLII, U, L: -100℃未滿:±1.0℃
-100~+500℃:±0.5℃
500℃以上:±(表示値的0.1%+1digit)
type N, S, R, W5Re/W26Re: 0℃未滿:±2.0℃
0~1000℃:±1.0℃
1000℃以上:±(表示值的0.1%+1digit)
typeB: 400℃未滿:±70.0℃
400~1000℃未滿±(1.4℃+1digit)
1000℃以上:±(表示值的0.1%+1digit)
b)白金測溫電阻輸入
200℃未滿:±0.2℃
200℃以上:±(表示值的0.1%+1digit)
c)直流電壓・電流輸入
±(Span的0.1%)
冷接點溫度補償誤差 ±1.0℃以内 (23℃±2℃)
±1.5℃以内 (0~50℃的範圍)
取樣周期 0.25秒
輸入阻抗 a)高電壓輸入: 約1MΩ
b)溫度・低電壓輸入: 約1MΩ以上
c)電流輸入: 約50Ω
semsor電流 測溫電阻輸入時→約250μA
信號源電阻的影響 熱電偶輸入時→約0.2μV/Ω
容許導線電阻 測溫電阻輸入時→ Reading的約0.01%/Ω(每1線為10Ω以下)
※但3線也相同
PV偏移補正 -輸入Span~+輸入span
PV斜率補正 0.500~1.500
數位濾波 0.0~100.0秒(以0.0設定數位濾波OFF)
輸入斷線時的動作 a)熱電偶:上限刻度或下限刻度
b)測溫電阻:上限刻度
c)低電壓輸入:上限刻度或下限刻度
d)高電壓輸入:下限刻度(顯示0V附近)
e)電流輸入:下限刻度(顯示0mA附近)
輸入短絡時的動作 測溫電阻輸入:下限刻度
保持功能
峰值保持 保持測定值的最大值。
峰谷保持 保持測定值的最小值。
※透過按鍵操作/外部接點/通訊可重新設定
※計器電源OFF時,保持值無法複製
顯示
顯示位數 5位數(最上位數是-1或1)
閃爍顯示功能 輸入異常時 警報生時閃爍顯示
 ※可個別指定警報1~6
警報功能 *選配
警報點數 選擇1~6點
 ※搭載24V sensor電源功能的時候最大2點
 ※搭載12V sensor電源功能的時候最大5點
種類 上限輸入值警報,下限輸入值警報 (可試定待機動作)
輸出 relya接點輸出:AC 250V 1A(電阻負荷)/DC 30V 1A 1a接點
 ※電器的壽命:30萬次以上(定格負荷)
動作間隔 0~輸入Span
警報延遲定時器 0.0~600.0sec
互鎖 各警報可設定有/無。
勵磁/非勵磁動作選擇 各警報可選擇動作。
外部接點輸入 *選配
輸入點數 2點
輸入方式 無電壓接點輸入
a)Open時的電阻值:500kΩ以上
b)close時的電阻值:500Ω以下
讀取判斷断時間 50ms
功能 a)DI1→hold reset
b)DI2→互鎖解除
類比輸出 *選配
輸出信號 a)電壓輸出(1):DC0~1V、DC0~5V、DC1~5V、DC0~10V
  ※ 容許負荷電阻: 1kΩ以上
  ※ 輸出電阻: 0.1Ω以下
b)電壓輸出(2):DC0~10mV、DC0~100mV
  ※ 容許負荷電阻: 20kΩ以上
  ※ 輸出電阻: 10Ω
c)電流輸出:DC0~20mA,DC4~20mA
  ※ 容許負荷電阻: 600Ω以下
  ※ 輸出電阻: 1MΩ以上
輸出種類 測定值(可scaling)
輸出精度 ±0.1% of Span
輸出分解能 12bitト以上
通訊 *選配
通訊方法 RS-485(2線式),RS-422A(4線式)
通訊protocolコル RKC標準/MODBUS-RTU *切換可
同期方式 調歩同期式
通訊速度 1200bps、2400bps, 4800bps, 9600bps, 19200bps, 38400bps
bit構成 start bit 1, date bit7或8(MODBUS是8bit固定),
電量bit有/無(奇數或偶數), stop bit1或2
最大連接數 最大連接數:31台
通信位數指定 7位數或6位數
Sensor供給用電源 *選配
輸出電壓 DC 24V±1.2V 或 DC 12V±1V
輸出電流 DC 24V仕様:DC 24mA以内
DC 12V仕様:DC 20mA以内
容許負荷電阻 DC 24V仕様:1kΩ以上
DC 12V仕様:600Ω以上
 ※搭載Sensor供給用電源時候、警報輸出點數最大2點
  變成(DC 24V選擇時)、最大5點(DC12V選擇時)。
構造・電源
防塵/防滴構造 防塵/防滴構造:IP66 NEMA4X
 ※但,安裝在面板時僅前面方向
電源 a)AC 90~264V [包含電源電壓變動]
   50/60Hz共用(定格AC 100~240V)
b)AC 21.6~26.4V [包含電源電壓變動]
   50/60Hz共用(定格AC 24V)
c)DC 21.6~26.4V [包含電源電壓變動] (定格 DC24V)
消費電力 a) AC100V時 → 7.0VA以下
b) AC240V時 → 10.8VA以下
c) AC24V仕様 → 7.6VA以下
d) DC24V仕様 → 230mA以下
突入電流 12A以下
一般仕様
記憶保存 透過FRAM保存資料(約10年)
 ※重寫次數: 約100億次
絕緣電阻 測定端子和接地間→DC500V 20MΩ以上
電源端子和接地間→DC500V 20MΩ以上
電源端子和測定端子間→DC500V 20MΩ以上
耐電壓 測定端子和接地間→AC1500V 1分鐘
電源端子和接地間→AC1500V 1分鐘
停電時的影響 針對20msec以下的停電在動作上沒有影響
但是,在超過這以上的停電會回到出其狀態。
質量 約190g
容許周圍溫度 -10~50℃
容許周圍濕度 5~95%RH(不結露)
絕對溼度:MAX.W.C29g/m3 dry air at 101.3kPa
適應規格
UL・cUL規格、CEmark、C-Tic kmark
