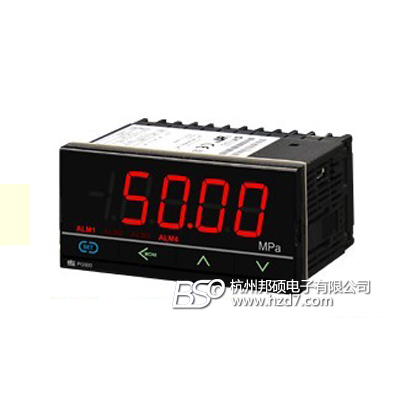

輸入 |
適合Sensor |
應變規式Sensor |
輸入範圍 |
a) |
樹脂壓力Sensorgain設定範圍 0.500~0.999mV/V ※1 -6.0mV~15.9mV (包含零點補正範圍) |
b) |
樹脂壓力Sensorgain設定範圍 1.000~1.999mV/V ※2 -9.9mV~25.9mV (包含零點補正範圍) |
c) |
樹脂壓力Sensorgain設定範圍 2.000~2.999mV/V -12.3mV~32.6mV (包含零點補正範圍) |
d) |
樹脂壓力Sensorgain設定範圍 3.000~4.000mV/V -16.1mV~42.5mV (包含零點補正範圍) |
|
a)~d)是可變更。 |
※1 CZ-200P 對應loose nut式 0~0.5MPa, 固定nut式 0~5MPa。 ※2對應CZ-200P, CZ-100P 標準品。 |
gain設定 |
a) |
gain設定小數點位置選擇:3(小數點以下3小數點)、4(小數點以下4小數點) |
b) |
設定範圍: |
0.500~4.000mV/V (gain設定小數點位置 3小數點時) 0.5000~1.9999mV/V(gain設定小數點位置 4小數點時) |
|
樹脂壓力Sensor 分流器電阻 輸出値設定範圍 |
40.0~100.0% ※感度調整用電阻内蔵壓力Sensor使用時 |
輸入電阻 |
1MΩ以上 |
斷線時的動作 |
上限刻度(可下限刻度選擇) |
Sensor供給電源 |
DC 7.7V±3% DC 30mA以内 |
取樣周期 |
0.1秒 |
輸入補正 |
a)零點補正 |
|
①手動設定: |
-輸入Span~+輸入spna |
|
②零點功能: |
-5.0~+5.0mV (輸入換算値) |
b)斜率補正設定 |
|
①手動設定:設定gain補正値:0.500~1.500 |
|
②自動校正功能: |
|
自動設定用分流器電阻輸出値所設定的値成為PV値這樣的斜率補正値
※僅感度調整用電阻内蔵壓力Sensor用的功能 |
c)lineaize功能:非線形性的補正 |
|
※設定壓力Sensor的定格銘板的Lineaize種類 |
d)數位濾波(一次延遲):0.0~100.0秒 |
|
※用零點設定濾波OFF |
|
功能 |
輸入精度 |
輸入span的±0.1% |
周圍溫度的影響 |
a)輸入:±0.006% of 輸入Span/℃ b)Sensor電源:±0.013% of 輸入Span/℃ |
