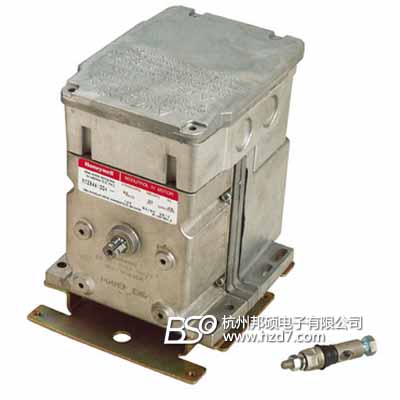

霍尼韦尔honeywell M7284系列风门执行器
产品编号：211418-748
产品型号：M7284系列
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.28
浏览次数：
Modutrol IV 系列执行器有20多种,产品质量可靠,它们为工业炉,燃烧室和加热器的挡板及阀门提供精确定位控制.
1. 内置变压器提供120V,220V,240V供电.
2. 控制形式有二位式,二位浮点,位置比例(MA,V,135欧姆),弹簧复位或无弹簧复位,可选反馈电位计,可选2个辅助开关.
3. 输出传动: 双输出轴/单输出轴.
4. 力矩: 弹簧复位2.3/5.7Nm,无弹簧复位4/8.
5. 行程:90°,160°, 90°~160°可调.
6. 环境温度:
7. 可选用防爆外壳.
Modutrol IV执行器控制信号表
|
型号 |
控制方式 |
|
M6184 |
二位置浮点 |
|
M6284 |
二位置浮点,带反馈电位计 |
|
M7284 |
4~20MA,1~5V |
|
M9184 M9484 |
135欧姆电阻信号 M9484专用于燃烧安全控制系统 |
MODUTROL IV – 大中型燃烧器用风门执行器：
|
型号 |
力矩 |
全开时间 |
控制方式 |
辅助开关 |
其它 |
|
M |
17 Nm |
30 秒 |
浮点,反馈 |
无 |
转角160度 |
|
M |
17 Nm |
30 秒 |
浮点,反馈 |
无 |
转角90度 |
|
M |
17 Nm |
30 秒 |
浮点,反馈 |
2 SPDT |
转角90度 |
|
M |
17 Nm |
30 秒 |
4-20mA |
无 |
转角90度 |
|
M |
17 Nm |
30 秒 |
4-20mA |
无 |
转角160度 |
|
M |
17 Nm |
30 秒 |
4-20mA |
2 SPDT |
转角90度 |
|
M7284Q1009 |
17 Nm |
30 秒 |
4-20mA |
2 SPDT |
90度，零点可调 |
|
M7294Q1007 |
34 Nm |
30 秒 |
4-20mA |
2 SPDT |
90度，零点可调 |
|
M |
17 Nm |
30 秒 |
135 电阻 |
无 |
转角90度 |
MODUTROL IV – 系列执行器通用配件：
|
198162GA |
内置变压器，220Vac – 24Vac |
|
7616BR |
执行器连杆 |
|
7617ADW |
执行器连杆 |
|
|
万能连接固定底座 |
