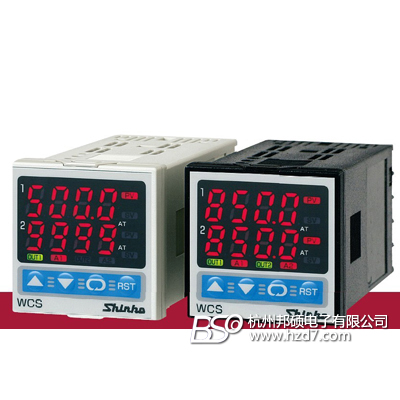

日本神港shinko WCS-13A系列双通道数显控制器
产品编号：1925-829
产品型号：WCS-13A系列
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.29
浏览次数：
详细信息
在48mm* 48mm*100mm的空间内整合了2个控制单元；
2个控制单元的功能可由用户指定；控制器+定时器，控制器+控制器；
CH1、CH2有多种输入输出方式供选择；
具有差动输入控制功能和定时器功能；
第2路功能可按需要指定为加热冷却控制、变送输出、定时器、
控制输出（2路输入、2路输出；1路输入、2路输出）；
精度：±0.2％FS±1个字。
选型表
*1：报警动作与常开/常闭动作可由键操作选择。9种报警动作为上限、下限、上/下限、上/下限范围、绝对值上限、绝对值下限、待机上限、待机下限、待机上/下限报警。另一种为无报警动作。
*2：热电偶为K、J、R、S、B、E、T、N、PL-Ⅱ、C型，热电阻为Pt100、JPt100型，DC电流为4~20mA、0~20mA，DC电压为0~1V，可由键操作选择。
2．外型尺寸和开孔尺寸
2．1 外型尺寸
2．2 控制屏开孔尺寸
2个控制单元的功能可由用户指定；控制器+定时器，控制器+控制器；
CH1、CH2有多种输入输出方式供选择；
具有差动输入控制功能和定时器功能；
第2路功能可按需要指定为加热冷却控制、变送输出、定时器、
控制输出（2路输入、2路输出；1路输入、2路输出）；
精度：±0.2％FS±1个字。
选型表
*1：报警动作与常开/常闭动作可由键操作选择。9种报警动作为上限、下限、上/下限、上/下限范围、绝对值上限、绝对值下限、待机上限、待机下限、待机上/下限报警。另一种为无报警动作。
*2：热电偶为K、J、R、S、B、E、T、N、PL-Ⅱ、C型，热电阻为Pt100、JPt100型，DC电流为4~20mA、0~20mA，DC电压为0~1V，可由键操作选择。
2．外型尺寸和开孔尺寸
2．1 外型尺寸
2．2 控制屏开孔尺寸
3．接线端子配置
3．1 CH2为多种输入（-M）、DC电压输入
（-V）或PV差动输入（-S）规格
A1：CH1报警输出；A2：CH2报警输出（PV差动输入（-S）规格则没有）；O1：CH1控制输出；O2：CH2控制输出；DC：CH1、CH2 DC电流、电压输入（对DC电流输入，在输入端之间并联50Ω电阻）；TC：CH1、CH2热电偶输入；RTD；CH1、CH2热电阻输入。
3．2 CH2为延时定时器（-T）规格
A1：CH1报警输出；T.OUT: 定时器输出；O1：CH1控制输出；DI:数字输入；DC：CH1 DC电流、电压输入（对DC电流输入，在输入端之间并联50Ω电阻）；TC：CH1热电偶输入；RTD；CH1热电阻输入。
4．设定
5. 数显控制器的应用
5.1 PV温差控制
控制器能够设定2点之间的温差和维持此温差。例如，当B点温度下降而在A和B点之间出现温差时，控制器将输出控制信号使加热器接通，以维持A和B点间设定的温度差。
5.2 定时控制
当过程温度上升到定时器的启动温度后，定时器工作，经过设定的时间，控制动作自动停止。
