详细信息
  ◆特性
・用户定义的规格组合
・用户定义的规格组合
|
 |
 能选择如下组合  | |
|
 |
 双通道控制器规格  |
 |
|
 |
 控制器+定时器规格  |
 CH1 定时器  |
|
 |
 |
 延迟定时器  |
・节省空间
|
 |

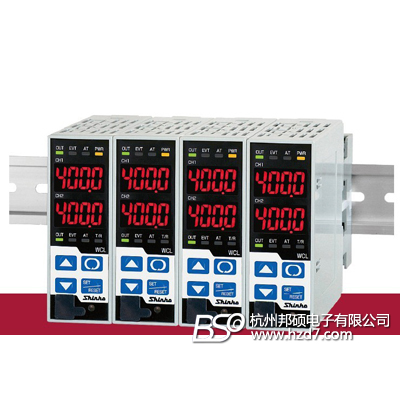

 双通道,非常紧凑 ! 经济型控制面板  | |
|
 |
 30 mm x 85 mm x 108 mm (WxHxD,包括机座)
![]()  | |
|
 |
 |
 |
|
 |
 |
 |
・节能
|
 |
 自动照明功能   | |
|
 |
 以面板光传感器的测量控制显示器亮度.连接多个单元时节能  | |
|
 |
 |
 |
|
 |
 显示器off 功能   | |
|
 |
 显示时间设定期间,没有发生时间设定时显示器off.在用键选择显示器模式期间,可选 PV, SV或不显示  | |
|
 |
 |
 |
・每通道I/O可独立选择.
|
 |
 输入   | |
|
 |
 可单独选择每个通道的热电偶, RTD, DC电流, DC电压.另外,可使用红外线热偶(RD-300系列, RD-401).  如 CH1 输入: 热电偶 CH2 输入: DC电压  | |
|
 |
 |
 |
|
 |
 输出  | |
|
 |
 可选择继电器接点,无触点电压和DC电流输出. 如 CH1 控制输出: 继电器接点输出 CH2 控制输出: DC 电流输出  | |
|
 |
 |
 |
・输入采样周期可选
|
 |
 可用键选择 25ms, 125ms, 250ms 采样周期 通过选择最佳的采样周期能实现高精度控制.  |
・选型表
(*1) 报警类型 (9种和无报警动作)可用键选择.
(*2) 如果CH2输入指定为定时器规格输入, 则CH2输出为定时器规格输出.
(*3) 热电偶 (10种), RTD (2种), DC电流 (2种),和 DC电压(4种)可用键选择.
(*4) 8 种红外线热偶输入可用键选择.
(*5) 100 ~ 240V AC电源电压是标准规格.定制 24V AC/DC规格时,输入代码后写"1".
・规格
・额定值
(*1) 报警类型 (9种和无报警动作)可用键选择.
(*2) 如果CH2输入指定为定时器规格输入, 则CH2输出为定时器规格输出.
(*3) 热电偶 (10种), RTD (2种), DC电流 (2种),和 DC电压(4种)可用键选择.
(*4) 8 种红外线热偶输入可用键选择.
(*5) 100 ~ 240V AC电源电压是标准规格.定制 24V AC/DC规格时,输入代码后写"1".
・规格
・额定值
|
 测量量程  |
 多量程输入
 (*1): 外部并联50 分流电阻(单独销售).
(*2): 刻度范围和小数点位置可以改变. 红外线热偶输入
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 输入  |
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 电源电压  |
 100 ~ 240V AC 50/60Hz, 24V AC/DC 50/60Hz  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 允许的波动范围  |
 85 ~ 264V AC, 20 ~ 28V AC/DC  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・总体结构
|
 外形尺寸  |
 30 mm x85 mm x108 mm (WxHxD, 包括机座)  | ||||||||||||||||
|
 安装  |
 DIN 轨道   | ||||||||||||||||
|
 材料  |
 外壳: 阻燃树脂  | ||||||||||||||||
|
 颜色  |
 浅灰  | ||||||||||||||||
|
 面板  |
 薄膜面板
![]()  | ||||||||||||||||
|
 显示结构  |
  |
・显示性能
|
 显示精度  |
  | ||||||||
|
 冷接点温度补偿精度  |
 0 ~ 50 之间在 1 内  | ||||||||
|
 输入采样周期  |
 25ms, 125ms, 250ms, 可用键选择 (出厂值: 125ms)  |
・定时器规格
|
 时间精度  |
 0.5%设定时间内  |
・控制性能
|
 设定精度  |
 同显示精度  | ||||||||||||||||||
|
 控制动作  |
 PID 动作 (带自整定)
PI 动作: 当微分时间设为0时. PD 动作 (带自动复位功能) : 当积分时间设为0时. P 动作 (带自动复位功能): 当积分和微分时间设为0时. ON/OFF 动作: 当比例带设为0时.
  | ||||||||||||||||||
|
 控制输出   |
  |
・标准功能
|
 报警  |
 报警类型可用键选择
・上限报警 ・下限报警 ・上/下限报警 ・上/下限范围报警 ・绝对值上限报警 ・绝对值下限报警 ・待机上限报警 ・待机下限报警 ・待机上/下限报警
  | ||||||||
|
 回路异常报警  |
 检测加热器异常和/或传感器异常
  | ||||||||
|
 SV 斜坡功能   |
 调节SV时,以预先设定的变化速率(℃/min, /min)逼近新的SV.  电源接通时,控制从PV启动和以设定的变化速率逼近SV.  | ||||||||
|
 自动/手动控制切换  |
 自动/手动控制能用键切换. 如果控制动作从自动切换手动或反之,无扰动功能工作以防止MV突变. 如果控制动作切换到手动, 显示器上显示手动MV值.(CHx 显示器闪烁) 电源接通时,控制动作从之前 (上次断电) 的控制器状态启动.  | ||||||||
|
 定时器规格  |
 选择 CH1 定时器或延迟定时器功能.
・CH1 定时器:
当CH1输入超过 CH1定时器启动温度时,定时器启动.
CH1定时器设定时间过后, 控制 (对DC电流输出,输出下限)和报警动作将停止. ・延迟定时器: 当DI输入ON (闭合)时, 定时器启动.  延迟ON时间过后,定时器输出 ON. 延迟OFF时间过后,定时器输出OFF.  | ||||||||
|
 附属功能   |
 传感器补偿,设定值锁定,自动冷接点温度补偿, 断线,电源故障对策, 自诊断,暖机显示,显示off功能, 自动照明功能  |
・特选功能
|
 加热器断线报警  |
 以CT(电流互感器)检测加热器电流, 检测断线.
此功能不能用于DC电流输出类型.
  | ||||||||||||||||||||||||||||||||||||
|
 串行通信  |
 用外部计算机能实现如下操作.
(1) 读和设定SV, PID值和各种设定值 (2) 读 PV 和动作状态 (3) 改变功能
  |
・绝缘,介电强度
|
 绝缘电阻  |
 ≥10MΩ, 500V DC   |
|
 介电强度  |
 在电源端子和地之间1.5kV AC 1 min 在输入端子和地之间1.5kV AC 1 min 在输入端子和电源端子之间1.5kV AC 1 min  |
・其他
|
 功耗   |
 约 9VA  | ||||||||||
|
 环境温度  |
 0 ~ 50   | ||||||||||
|
 环境湿度  |
 (35 ~ 85)%RH (无冷凝)  | ||||||||||
|
 质量  |
 约200g (包括机座)   | ||||||||||
|
 包括的附件   |
 使用说明书, 1 本  | ||||||||||
|
 单独销售的附件  |
 (*1) 对于3相, 每通道需要2个. (*2) 对于3相, 每通道需要2根.  |
・端子配置
|
 |
 双通道控制器规格
![]()  |
|
 |
 |
|
 |
 定时器规格
![]()  |
|
 |
 |
・外形尺寸
