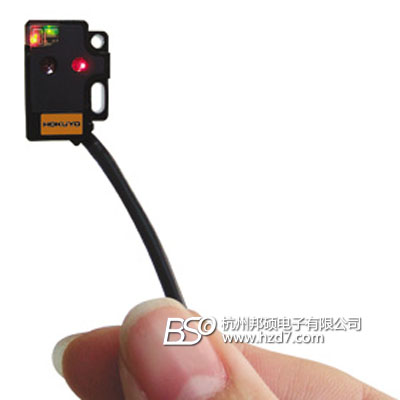

日本北阳HOKUYO PFX/PFX2系列超薄AMP内藏光电开关

产品编号:182511-430

产品型号:PFX/PFX2系列

市场价格:0元/台

批发价格:0元/台

更新时间:2011.03.29

浏览次数:

详细信息

特点

  • 扁平型设计
    厚度仅为3.5mm 适宜于狭窄空间安装。
  • 从背部易于观察指示灯
    稳定指示灯(绿色 LED) 和 输出指示灯(橙色 LED),当光轴调整时易于从背部观察和调节。
  • 易于接线
    由于引线是倾斜的所以易于接线。
  • 高速应答
    应答时间为0.5ms。
  • 防水结构
    防护结构为IP67。

典型应用

对射型



扩散反射型



限定反射型

检测元件喂料机上的遇阻元件



晶片盒位置检测



PCB 检测

能稳定检测直径2mm物体



适宜于安装在平面位置



适宜于狭窄空间安装





规格

类型

对射型

扩散反射型

限定反射型

长距离

中距离

短距离

型号

输出

NPN

PNP

NPN

PNP

NPN

PNP

NPN

PNP

NPN

PNP

明通

PFX-
505T

PFX-
505S

PFX-
801T

PFX-
801S

PFX-
302T

PFX-
302S

PFX-
152T

PFX-
152S

PFX-
082T

PFX-
082S

暗通

PFX-
505N

PFX-
505P

PFX-
801N

PFX-
801P

PFX-
302N

PFX-
302P

PFX-
152N

PFX-
152P

PFX-
082N

PFX-
082P

电源

12 to 24VDC(波动≤10%)

消耗电流

投光器 :≤14mA
受光器: ≤16mA

≤20mA

光源

红色LED

检测距离

500mm

80mm*1

5 to 30mm*1

2 - 15mm*1

3 - 8mm*1

检测物体

φ1.0mm(在 500mm)

透明/不透明物体

应差


≤15%

≤10%

应答时间

≤0.5ms

操作模式

LIGHT-ON明通/DARK-ON暗通 切换(取决于不同型号)

控制输出

NPN /PNP 集电极开路输出, ≤50mA 24VDC, 阻抗电压≤1.8V 50mA

指示灯

稳定指示灯(绿色LED)*2, 输出指示灯(橙色LED)*2, 电源指示灯(红色LED)

连接*3

引线型(φ2.5mm, 2m长)

环境照度

白炽灯 : ≤3,000lx, 日光 : ≤10,000lx

环境温湿度

-25 to +55 (储存时-40 to +70 ), 35 to 85%RH(储存时35 to 95%RH)不结冰, 不结露

抗振性能

双振幅 1.5mm, 10 to 55Hz, X, Y 和 Z 方向各2小时

抗冲击性能

500m/s2, X, Y and Z 方向各3次

防护结构

IP67(IEC标准)

电路稳定时间

≤100ms

外壳材料

聚碳酸酯

重量

每个约18克

约18克

附件

安装螺丝(M2×12), 螺帽, 垫圈

*1 可检测 50×50白纸
*2 对射型的投光器不提供
*3 提供接头型.

特性参数(典型列)

对射型

扩散反射型

限定反射型(长距离型)

限定反射型(中距离型)









限定反射型(短距离型)





外部尺寸

  对射型     投光器

 对射型    受光器





扩散/限定反射型





Diffuse-reflection

Limited-reflection

Long

Long

Short

A

2.75

3.25

3.45

3.65

B

5.7

5.0

4.6

4.2

输出电路

NPN 输出

PNP 输出
