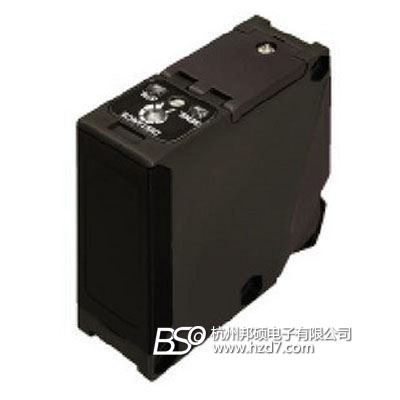

日本北阳HOKUYO PD5系列测距反射光电开关
产品编号：183333-529
产品型号：PD5系列
市场价格：0元/只
批发价格：0元/只
更新时间：2011.03.29
浏览次数：
特点
- 2.5m 长距离检测
- 不受色彩,被检测物体的材质和形状等的影响
- 提供自由电源型 和 DC电源型
- 不受背景影响, 可作微调
规格
|
类型 |
自由电源型 |
DC电源型 | ||
|
型号 |
PD5-1MA |
PD5-2MA |
PD5-1MC |
PD5-2MC |
|
电源 |
AC24 - 240V(±10%, 50/60Hz) |
12 - 24VDC(±10%, 波动≤10%) | ||
|
光源 |
红外 LED(modulating system) | |||
|
受光元素 |
双光耦 | |||
|
消耗电流 |
30mA | |||
|
检测距离* |
0.2 - 1.0m |
0.2 - 2.5m |
0.2 - 1.0m |
0.2 - 2.5m |
|
输出类型 |
1a继电器, 250VAC 3A, 30VDC 3A 机械寿命 : ≥5千万次 |
NPN/PNP 集电极开路输出(30VDC, ≤100mA), 阻抗电压 : ≤1V (在 100mA) | ||
|
检测距离* |
0.1 - 1.0m |
0.1 - 2.5m |
0.1 - 1.0m |
0.1 - 2.5m |
|
检测模式 |
BGS |
BGS/FGS 切换 | ||
|
检测物体 |
不透明/半透明物体 | |||
|
距离设定调整 |
提供(mechanical 2-revolution adjuster with indicator) | |||
|
应差* |
≤动作距离的10% | |||
|
操作模式 |
Light-ON明通/Dark-ON暗通 切换 | |||
|
应答时间 |
≤20ms |
≤2ms | ||
|
LED |
动作指示灯(橙色 LED) : 输出ON时点亮 | |||
|
连接 |
端子盒 | |||
|
环境照度 |
白炽灯 : ≤3,000lx, 日光 : ≤10,000lx | |||
|
环境温湿度 |
-25 to +55 C(储存时-30 to +70 C ), 不结露、不结冰, 35 to 85%RH | |||
|
抗振性能 |
双振幅 1.5mm, 10 to 55Hz, X, Y 和 Z 方向各2小时 | |||
|
快冲击性能 |
500m/s2, X, Y and Z 方向各3次 | |||
|
Withstand voltage |
2,000VAC/min. between terminal at charging part, non-metal at charging and relay |
1,000VAC/min between charging part and case | ||
|
绝缘阻抗 |
100MΩ or more between terminal at charging part, non-metal at charging and relay |
≥20MΩ(250VDC megger) between charging part and case | ||
|
防护结构 |
IP67(IEC标准) | |||
|
外壳材料 |
外壳 : ABS 树脂, 盖子 : 聚碳酸酯 | |||
|
重量 |
约100克 |
约85克 | ||
|
附件 |
调整工具, 金属安装架, 安装螺丝 | |||
* Detectable range means max. range set by distance setting adjuster. Value for detectable range, detecting distance and hysteresis is by white paper with 200mm×200mm.
外部尺寸
|
传感器 |
安装架尺寸 |
|
|
|
* 对于DC电源型, 通过dip开关切换
输出电路
|
自由电源型 |
端子 |
|
|
|
|
|
|
|
DC电源型 |
|
|
|
