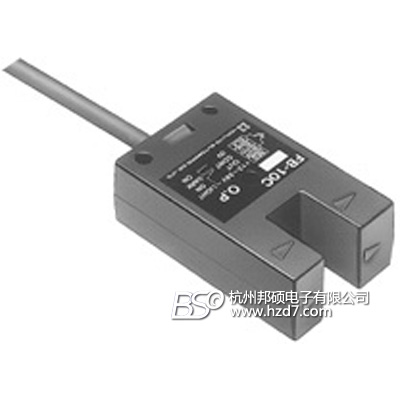

日本北阳HOKUYO FB-10C/10M系列U型光电开关
产品编号：185626-928
产品型号：FB-10C/10M系列
市场价格：0元/只
批发价格：0元/只
更新时间：2011.03.29
浏览次数：
特点
- 紧凑型设计
- 无需任何调整
- 高重复性
- 提供继电器输出型
规格
|
类型 |
透过型 | |
|
型号 |
FB-10C |
FB-10M |
|
电源 |
12 to 24VDC |
12VDC |
|
消耗电流 |
≤25mA |
≤40mA |
|
光源 |
红外 LED | |
|
投受光器间距 |
10mm(固定) | |
|
Detectable objects |
≥φ4mm不透明物体 | |
|
操作模式 |
通过控制线切换(粉色) |
Dark-ON |
|
控制输出 |
NPN 晶体管/集电极开路输出, 允许荷载电压 : 最大33V, |
1a继电器(100VAC 0.5A cosφ=1) |
|
应答时间 |
≤1ms |
≤10ms |
|
重复度 |
±0.1mm | |
|
指示灯 |
操作指示灯 : 红色 LED(Lights up when light-entering) | |
|
连接 |
连线(2m 长, 0.2mm2 ) | |
|
环境照度 |
Incandescent lamp : ≤10,000lx | |
|
Ambient temperature/humidity |
-10 C to ＋55 C, 45 to 85％RH | |
|
绝缘阻抗 |
≥20MΩ(500V megger) | |
|
Withstand voltage |
1,000VAC/min. 50/60Hz | |
|
抗振性能 |
双振幅 1.5mm, 10 to 33Hz, X, Y 和 Z 方向各2小时 | |
|
快冲击性能 |
200m/s2, X, Y 和 Z 方向各3次 | |
|
防护结构 |
IP40(IEC标准) | |
|
外壳材料 |
PMMA树脂 | |
|
重量 |
约40克 |
约60克 |
外部尺寸
注意事项
* 不要与高压线和电源线并行接线。 It may cause a malfunction because of induction.
* Don't detect transparent object such as glass etc.
* Don't use at the places where water splashes or vapor exists. Don't use at the places where over rated temperature, humidity or impact exists.
输出电路
FB-10C
操作模式切换(粉色)
1. Output transistor ON when light-entering(connected to +V side)
2. Output transistor ON when light-interruption(connected to 0V side)
连接
FB-10C
FB-10M
