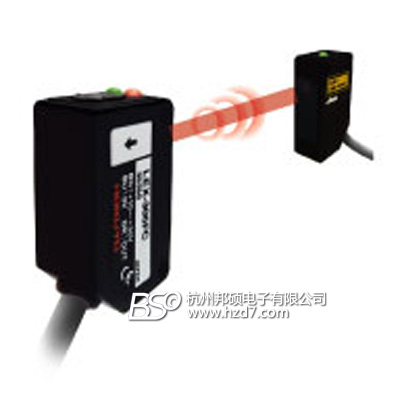

日本北阳HOKUYO LEX系列放大器内置型spot激光传感器
产品编号：191152-737
产品型号：LEX系列
市场价格：0元/只
批发价格：0元/只
更新时间：2011.03.29
浏览次数：
特点
- 由于激光束可见所以易于安装
- 应答时间快, ≤0.25ms
- 防护结构IP67
应用
|
扩散反射型 |
镜片反射型 |
|
由于小的光点和细的光束所以小的物体也可被检测。 |
高速流水线的狭小空间可以被检测。 |
|
|
|
|
对射型 |
|
|
直径2mm的物体可以在5米处被检测 |
|
|
|
|
注意
|
本产品发射可见激光束，等级为Class 1/2 根据JIS C6802/IEC 激光安全等级. 当出口美国时, 应用美国激光控制, FDA(食品药品管理局). 详情请洽. |
|
|
|
|
|
对射型 投光器 |
镜片反射型/扩散反射型 |
|
|
|
规格
传感器头
|
类型 |
对射型 |
镜片反射型 |
扩散反射型 | |||
|
型号 |
LEX-305C |
LEX-305A |
LEX-103C |
LEX-103A |
LEX-031C |
LEX-031A |
|
输出 |
NPN |
PNP |
NPN |
PNP |
NPN |
PNP |
|
电源 |
10 to 30VDC(波动≤10%) | |||||
|
消耗电流 |
≤15mA(投光器和受光器单独) |
≤20mA | ||||
|
光源 |
可见半导体激光 650nm | |||||
|
激光等级 |
JIS/IEC 等级 1 |
JIS/IEC 等级 2 | ||||
|
Max. power |
390µW |
3mW | ||||
|
激光寿命 |
约50,000小时(50 C) | |||||
|
检测距离 |
30m |
0.1 to 10m*1 |
300mm*2 | |||
|
光斑直径*3 |
约30mm(在30m) |
约12mm(在10m) |
约1.5mm(在300mm) | |||
|
Hysteresis |
- |
- |
≤20% | |||
|
应答时间 |
≤0.25ms | |||||
|
输出 |
NPN/PNP 集电极开路输出, 100mA, 30VDC or less, 阻抗电压 1.8V 100mA or less | |||||
|
指示灯 |
激光发射灯(绿色), 输出指示灯(橙色), 对射型的投光器的绿色灯是稳定指示灯 | |||||
|
操作模式 |
切换开关(L : 明通, D : 暗通) | |||||
|
连接 |
连线类型 : φ3.8mm, 2m 长, 3-芯(2-芯仅对射型的投光器) | |||||
|
环境照度 |
Incandescent lamp ; 3,000lx or less, sun light : 10,000lx or less | |||||
|
Ambient temperature/humidity |
-10 to +50 degrees C（-25 to +70 degrees C at stored), 35 to 85%RH(35 to 95 at stored), not icing, not condensing | |||||
|
抗振性能 |
Double amplitude 1.5mm, 10 to 55Hz, each 2 hour for X, Y and Z direction | |||||
|
抗冲击性能 |
500m/s2, each 3 time for X, Y and Z direction | |||||
|
Withstand voltage |
1,000VAC/min | |||||
|
绝缘阻抗 |
20MΩor more(500VDC) | |||||
|
防护结构 |
IP67(IEC standard) | |||||
|
材料 |
Case : ABS resin, lens(front cover) : PMMA resin | |||||
|
重量 |
投光器 : 45克, |
50克 | ||||
|
附件 |
Bracket, screw |
Bracket, screw, reflector |
Bracket, screw | |||
*1 In case of the attached reflector
*2 In case of white paper with 100mm
*3 It is defined by 1/e2(13.5%) of center strength.
外部尺寸
|
传感器 |
|
|
|
*1 Center position of projecting-light for retro/refuse-reflection type. |
|
|
|
反射板(镜片反射型附件) |
|
|
输出电路
NPN输出
PNP输出
