加法型                   总数型

型号

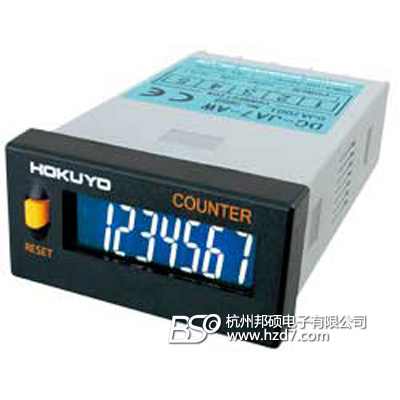

DC-JA7-AW

DC-JA7-DW

100 to 240VAC(50/60Hz)

12 to 24VDC(波动≤20%)

Fluctuation range

85 to 250VAC

12 to 24VDC±10%

电力消耗

1.2VA(240VAC时)

0.7W(24VDC时)

前面板尺寸

24×48mm

位数

7 位(溢出显示时8位)

显示

7段 LCD(LED背光), 高度 9mm, 宽度 2.95mm

记忆功能

EEP-ROM(Re-writing重复写入≥10万次)

计数速度

30Hz/1kHz切换,
30Hz : 接点, 晶体管, 最小信号宽度 16.7ms(make ratio 1:1)
1kHz : 晶体管, 最小信号宽度 0.5msec(make ratio 1:1)

输入信号

接点和集电极开路(短路时电流: 约 4mA)
Impedance when ON(短路) : ≤1kΩ
Impedance when OFF(开路) : ≥100kΩ

Ambient temperature/humidity

-10 to +50 C(储存时-25 to +55 C), 35 to 85%RH

绝缘阻抗

≥100MΩ(500VDC megger) between conducting terminal and uncovered non-charged metal

Withstand voltage

2000VAC/min. between conducting terminal and uncovered non-charged metal

抗噪性能

Square-wave noise by noise simulator(Rising 1nsec, width 1µsec)
Common mode 2kV

静电

10kV but 8kV when malfunction

抗振性能

双振幅 4mm, 16.7Hz (Malfunction : 双振幅 0.5mm, 10 to 55Hz), X, Y 和 Z 方向各1小时

抗冲击性能

294m/s²( Malfunction : 98m/s²)  X, Y 和 Z 方向各3次

通电后启动时间

≤2s

防护结构

IP66(仅前面板 : 必须是橡胶包装)

外壳材料

聚碳酸酯

重量

约70克

附件

安装钩, 橡胶安装
