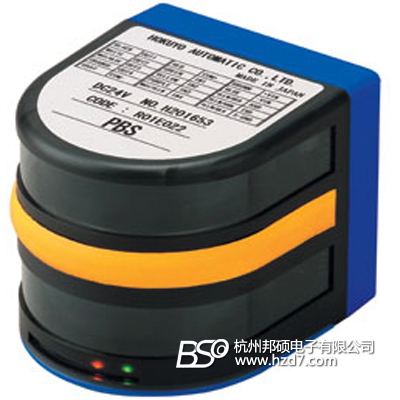

日本北阳HOKUYO PBS-03JN红外扫描障碍物检测器
产品编号：211832-972
产品型号：PBS-03JN
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.29
浏览次数：
详细信息
HOKUYO公司PBS-03JN 2D激光扫描障碍检测产品为红外线LED照明，距离测量型障碍检测传感器，监测区域设置方便，比反射型光电传感器性能可靠，180°测量范围，DC24V输入。
|
PBS-03JN 2维激光扫描障碍检测 | |
| 供电电压 | 24VDC（18-30VDC） |
| 供电电流 | <250mA (<100mA, 照明关闭），除I/O端子电流和冲流（500mA） |
| 激光光源 | 红外线LED |
| 监测对象和范围 | 300×300mm白纸（与传感器发射表面平行）； 0.2 to 3m×2m（原点是扫描中心位置），扫描角度180° |
| 区域设置输出1 | It is free to set from 0 to 10m for optical axis direction with 7 points pointer. |
| 区域设置输出2, 3 | Linear setting to progressive direction, fan-shaped setting to optical axis direction, Percentage(%) setting against output 1 pointer |
| 2种扫描模式 | 每个区域可单独设置输出 |
| 滞后 | <监测距离的10% （it is not getting 60mm or less） |
| 输出 | 光电耦合/NPN开集电极输出（30VDC <50mA）； 输出1,2,3：OFF=探测到物体；故障输出：ON=正常工作 |
| 输入（1-4） | 光电耦合输入（共阳极，每个输入电流>4mA），可用于设置监测区域 |
| 监测区域设置 | 监测区域转换：：通过[输入1, 2, 3, 4]来设定区域； 发射停止：[输入1, 2, 3, 4]同时为ON； |
| 输出响应时间 | <180msec (扫描速度 1 rev./100msec)； <280msec, 2个扫描模式（100msec区域转换时间除外） |
| 输入响应时间 | 周期：1个扫描时间（100msec） |
| 指示灯 | 电源（绿）：故障时闪烁； 输出1,2,3（黄）：灯亮表示监测到物体 |
| 连接线长 | 1m |
| 环境照明 | 卤素/汞灯：<10,000lx, 日光灯：<6,000lx |
| 环境温湿度 | -10 to +50 degrees C, < 85%RH（无凝露） |
| 振动 | 双振幅1.5mm 10 to 55Hz, 每轴2个小时 |
| 冲击 | 490m/s2, 10次, X, Y, Z方向 |
| 防护等级 | IP64(IEC 标准) |
| 寿命 | 5 years（电动机寿命） |
| 材料 | 前面： Polycarbonate, 后面：ABS |
| 重量 | 约500g |
