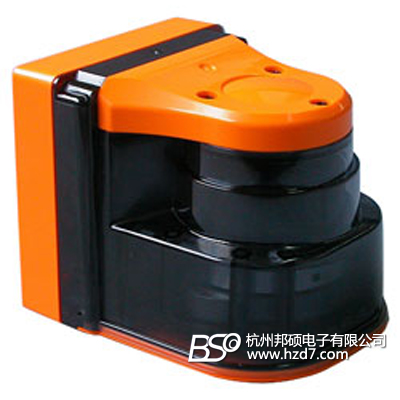

日本北阳HOKUYO UBG-05LN激光扫描障碍物检测器
产品编号：212321-347
产品型号：UBG-05LN
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.29
浏览次数：
详细信息
简介
HOKUYO公司UBG-05LN 2D激光扫描障碍检测产品拥有4m, 240°测量范围，DC24V输入，100ms扫描时间，精度相对于PBS系列有大幅提高，广泛应用于控制系统或设备，可设置31种区域样式。
|
UBG-05LN 2维激光扫描障碍检测 | |
| 电源 | 24VDC±10%（18-30VDC），<150mA, 启动时冲击电流300mA (24VDC) |
| 激光光源 | 半导体激光二极管 (λ=785nm)，激光安全等级 1 (IEC60825-1, 21 CFR 1040.10 & 1040.11) |
| 监测对象 | White paper with 125□（与发射/接收表面平行） |
| 监测距离 | 0.1 to 5m（长）和4m（宽）（原点为扫描中心点） |
| 精度 | <±20mm at 1m, 2%测量距离 at 1m |
| 重复性 | <±10mm at 1m, 2%测量距离 at 1m |
| 监测设置 | 输出1：It is free to set from 0 to 5m for optical axis direction with 7 points pointer. 输出2, 3： (1) Linear setting to progressive direction (2) Fan-shaped setting to optical axis direction (3) Percentage(%) setting against output 1 pointer |
| 滞后 | 6.25%监测距离 |
| 输出 | 光电耦合/开集电极（30VDC, <50mA） 输出1, 2, 3：OFF=在设定区域内监测到物体 输出4（故障输出）：ON=正常工作 |
| 输出响应时间 | <210msec (扫描速度100msec/rev.) |
| 输入 | 光电耦合输入（共阳极, 接通时输入电流为4mA）； 监测区域转换：：通过[输入1, 2, 3, 4, 5]来设定区域； 发射停止：[输入1, 2, 3, 4, 5]同时为ON； |
| 输入响应时间 | 周期：1个扫描时间（100msec）（选择发射停止时1mse） |
| 启动时间 | 上电后10sec（启动条件不同，该值有可能不同） |
| 指示 | 电源（绿）：故障时闪烁； 输出1,2,3（黄）：灯亮表示监测到物体 |
| 连接线长 | 1m |
| 环境照明 | 卤素/汞灯：<10,000lx, 日光灯：<6,000lx |
| 环境温湿度 | -10 to +50 degrees C, < 85%RH（无凝露） |
| 振动 | 双振幅1.5mm 10 to 55Hz, 每轴2个小时 |
| 冲击 | 196m/s2, 10次, X, Y, Z方向 |
| 防护等级 | IP64(IEC 标准) |
| 重量 | 185g(260g 带电缆) |
| 寿命 | 5 years（电动机寿命） |
| 材料 | 前面： Polycarbonate, 后面：ABS |
