典型应用方案

                                   图1   三角型负载

                           图2   星型负载（中心点不接地）

安装及使用须知

1. 使用前请认真阅读说明书，严格按照说明书指导来操作。

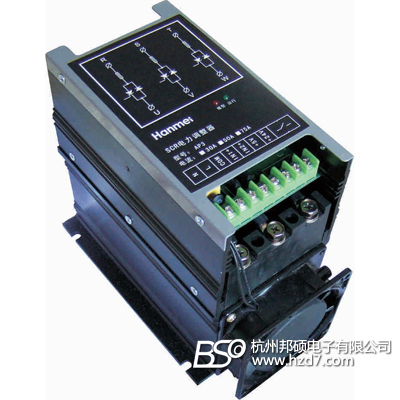

2. 本电力调整器是壁挂式，应垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性、
无可燃性的环境中。

3. 负载应无短路、局部放电打火等现象，绝缘良好。

4. 特别指出：变压器负载不能空载或轻载运行。

5. 散热器超温保护后，如要运行，需排除故障后，再送电运行。

6. 在使用过程中若发生过流现象，应首先检查负载有无短路等故障。

选型及订货注意事项

1. 一般纯阻负载：被选的调功器电流容量应大于负载最大电流。

2. 硅碳棒负载：在不使用变压器时，硅碳棒应串联提高阻抗，使负载的最大电压达到电
源电压的70%以上。硅碳棒在700~800℃存在负阻区，被选调功器电流容量推荐大于负载电流1.5倍以上。

3. 变压器负载：应带电流限制功能, 被选调功器电流容量推荐大于负载电流
1.5倍以上。

4. 针对特殊负载（如硅碳棒、硅钼棒、钼丝、石墨等负载），为保证负载可靠运行并延
长负载使用寿命强烈建议使用恒流功能。

5. 若需要报警继电器输出功能、限流功能、恒流功能，需要订货时说明。
