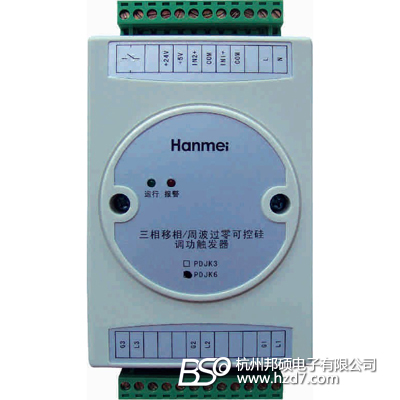

PDJK系列可控硅触发器的特点

    1 适用各种类型负载：纯阻性负载，如电阻丝等；感性负载，如变压器、电机等；变阻性负载，如硅碳棒、硅钼棒、石墨等。
    2 与各种温控仪表及PLC控制信号兼容：4-20mA、0-20mA、0-10mA、0-5V、1-5V、0-10V、1-10V。也可独立使用手动调节功能。
    3 真正的功率调节线性化：微电脑技术，一流软件算法，阻性负载时，输出功率与输入信号成正比。
    4 强大全面的故障检测保护及报警功能：缺相保护、过流保护、过压保护、可控硅击穿保护、负载开路保护、负载短路保护、超温保护，可继电器输出报警信号。
    5 强大的智能自动同步功能: 连接可控硅触发线时,PDJK6不需要对相序，PDJK3不需要对相序、极性。
    6 智能化软启动/软停止功能：电流延迟时间可调，彻底保障电动机等感性负载的正常使用。
    7 供电便捷：可220VAC直接供电。
    8 两路直流稳压电源输出：5V 、24V，方便外部变送器、传感器直接供电。

典型应用方案

                          图1   外三角型单向可控硅反并联



订货注意事项

1. 若需要报警继电器输出功能，需要订货时说明。

产品型号	触发电流	接线方式	控制方式
PDJK1	0-200mA	单相	移相/过零
PDJK3	0-200mA	星型/两相/单相	移相/过零
PDJK6	0-200mA	三角型/星型	移相/过零
