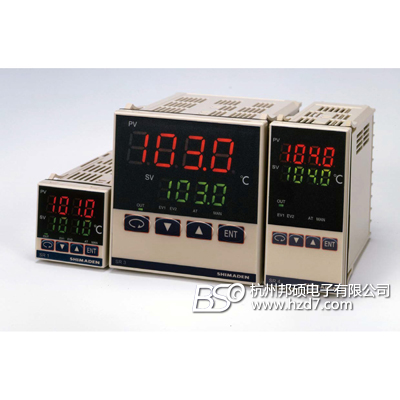

日本岛电SHIMADEN SR1/SR3/SR4经济型温控器
产品编号：18379-742
产品型号：SR1/3/4
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
特点：
精度0.3级PID
操作简单 使用方便
高性能 低价格
经济实用型
四位超大红色LED
■SR1/SR3/SR4是日本岛电公司2003年的最新技术产品，它总结了SR60到SR70系列调节器的应用经验，
更突出了经济实用、操作简单、基本功能完善的设计思想。显示精度为0.3级，具有自由输入，手动调节，调节输出限幅等功能。
■重要的是采用了岛电的专家PID算法，对防止系统的超调/欠调有独到之处。
■系统使用前，可启动自整定功能，找到系统最佳的PID参数，从而简化现场的调试，提高调节品质。
■专家PID的算法中包括了SF超调抑制系数，合理的选择，可有效地避免系统的超调或欠调。
■输出限幅可用于限定阀门的大小开度,避免加热功率设计过大以及对特殊加热元件某升温段的功率限制等。
■为防止出现脱离工艺要求的设定范围，可利用设定值限制功能来避免误操作。
■二组独立事件继电器可设7种事件，包括：上/下限绝对值，上/下限偏差值，偏差值内/ 外和超量程报警。
■直流信号输入方式，可编数显量程，直接显示现场工业值。
■传感器经标定后的线性误差或因安放位置引起的测量误差，可设置正负偏移量作为测量值PV的显示补偿。
■为避免现场的测量干扰，可设置抗干扰数字滤波时间常数
SR1、SR3、SR4选型表
|
双四位超大LED数码显示,无超调专家PID算法,AT自整定,手/自动无扰动切换控制,调节输出限幅,2组事件输出,SF超调抑制系数,键锁定等功能。采样周期：500ms。前面板防护等级IP66。工作电压范围:100～240VAC 50/60Hz | |||||
|
SR1- |
外形尺寸：高48×宽48×深110mm，面板开孔尺寸：45×45mm | ||||
|
SR3- |
外形尺寸：高96×宽96×深110mm，面板开孔尺寸：92×92mm | ||||
|
SR4- |
外形尺寸：高96×宽48×深110mm，面板开孔尺寸：92×45mm | ||||
|
输入类型 测量范围 |
8 |
热电偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
量程见SR1/3/4输入类型与测量范围对照表 | ||
|
铂电阻: Pt100/JPt100 | |||||
|
电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC | |||||
|
6 |
电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC | ||||
|
电流（mA）:0～20mA（选0～5V量程）； 4～20mA（选1～5V量程）。均需外配250Ω电阻 | |||||
|
调节输出 |
Y- |
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | |||
|
I- |
电流4～20mA DC，负载阻抗：600Ω最大 | ||||
|
P- |
固态继电器（SSR）驱动，12±1.5V DC/ 最大30mA，比例周期：1～120秒 | ||||
|
V- |
电压0～10V DC，负载电流：2mA最大 | ||||
|
事件输出 |
1 |
2组常开继电器接点：EV1，EV2 容量：240V AC 1A/阻性 | |||
|
|
塑料/橡胶产业
|
|
|
|
|
|
外形尺寸：SR1:48×48×110 SR3:96×96×110 SR4:96×48×110
输入类型：8自由输入或6直流电压（电流）输入。
输出类型：常开继电器接点、4~20mA，固态继电器
驱动电压: 0~10V
常用型号：
SR1-8Y-1W SR1-8I-1W SR1-8P-1W
SR1-8Y-1W SR1-8I-1W SR1-8P-1W
SR1-8V-1W SR3-8Y-1W SR3-8I-1W
SR3-8P-1W SR3-8Y-1W SR3-8I-1W
SR3-8P-1W SR3-8V-1W SR4-8Y-1W
SR4-8I-1W SR4-8P-1W SR4-8V-1W
SR4-8Y-1W SR4-8I-1W SR4-8P-1W
SR1/3/4接线图:
