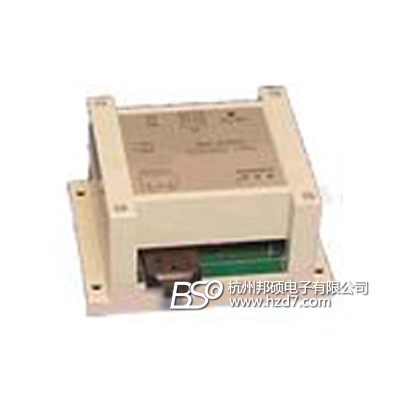

希曼顿ximaden TU-485I USB-485/232通讯转换器
产品编号：192539-789
产品型号：TU-485I
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
详细信息
| 产品介绍 | |||||
|
支持USB 的热拔插
自适应无缝连接
抗静电和防雷击保护
DIN 导轨或螺丝安装
1. TUG1 完成将USB 口数据转换成光纤数。
2．TG485 将光纤数据转换成RS485 设备的数据。
3.TUG1 和TG485 为标准型号，需配0.85μm 多模光纤，光纤通讯的有效距离不大于1200米。
4．特殊定货：距离>1200 米时，单模光纤光电转换器和单模光纤。型号:TUG1 单和TG485单。 | |||||
| 规格与参数 | |||||
|
TUG1
1、使用波特率：1200-19200 BPS
2、USB：USB1.0 协议标准
3、光纤收发器：两芯SC 插孔
4．指示：发送/电源 红色LED，蓝色接收LED
隔离TG485
1、RS485：TR+、TR- 双绞线两线制半双工 2. 光纤收发器：两芯SC 插孔
2、波特率：1200-19200 BPS 自适应无缝转换
3、负载能力：双485 口，64 台负载 <300米
4、指示：红色LED 接收/电源灯，绿色LED 发送灯
5、供电电源：220V±15% AC 50/60HZ
注意事项
1、对WINDOWS 系统，需安装随机的USB 驱动程序。将TUG1 的接入USB 口，在窗口\设置\控制面板\系统\硬件\设备管理器\端口中可检查被默认的USB 端口(COM 号)，例如COM4，窗口应显示prolific usb-to serial comm. Prot(COM4)，为用户程序的通讯口.
2、光纤选择应根据使用条件。户外使用时，应选用铠装光缆；户内使用时，可根据实际情况选用铠装或室内用光纤。光纤使用时应避免踩踏、硬物冲击以及大角度的弯曲。
3、光纤跳线应选用SC 标准插头。
4、光纤收发器不使用时，需插入保护套，严禁长期暴露在空气中。
5、现场干扰较大时，RS485 应采用带屏蔽的双绞线，屏蔽层接至TG485 的GND 端。
通讯不正常
上位机不能识别被模拟出的COM 口。A)检查USB 线是否连接；B)检查驱动程序是否被安装；
C)上位机正常，可编写一发送程序，检查发送通道TUG1 和TG485 通讯转换器发送灯闪烁否。将光纤对换后，检查另一路光纤连接。 |
