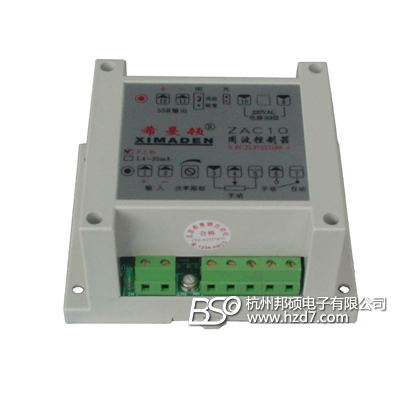

希曼顿ximaden ZAC10-P/I周波控制器
产品编号：193614-793
产品型号：ZAC10-P/I
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
详细信息
特点：
智能周波控制器
周期和周波过零两种输出
调节平稳节能、负载均衡
带手动以及内部功率限制
单相三相通用，无相序
经济-安全-可靠
用途简介：
工业电加热系统中最具广泛应用的SSR信号处理控制器，它能接受PWM或4～20mA输入，
产生周期过零式（PWM占空比控制）和周波过零式（CYC变周期）两种输出，
直接驱动SSR或希曼顿SW03A晶闸管功率扩展器。
具有硬手操和辅助功率调整功能，先进的周波过零的输出。
由于负载电流的通断是按正弦波均匀分布，多台设备运行的随机性和叠加性，所造成的总动力负载电流相对是均衡的，
它提高了调节精度和电源利用效率以及避免了打表针和电力设备增容，节电效果十分明显。
一. 主要技术指标：
光隔离输入P型：
脉宽调制（占空比）脉冲，周期：2秒；高电平：4～15V；低电平：1.5V；
最大输入电流：<20mA 光隔离电压 > 2KV DC(一秒测试)4～20mA输入I型：
接受阻抗<250欧姆 适配接口：日本岛电P或I型PID调节器或DCS输出接口。
输出：0～12V脉冲，最大驱动电流：60mA 自动/手动选择：外部的无电压接点开关选择
内部的MS输出方式：由跳线插接端子选择1）PWM占空比输出 2）周波CYC输出
内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。注：手动或PL方式时失效。
60秒上电缓启动：首次上电或手动转自动时启动,用于降低冷态启动的平均功率。
PL特殊功率限制：见后应用说明 指示灯：PWM信号或4~20mA输入绿色LED；红色LED输出指示。
负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，两控三相纯阻负载，无相序。
供电电源：220VAC 50HZ ( 380V不提供) 功耗：3W 保险：需外配0.3A
智能周波控制器
周期和周波过零两种输出
调节平稳节能、负载均衡
带手动以及内部功率限制
单相三相通用，无相序
经济-安全-可靠
用途简介：
工业电加热系统中最具广泛应用的SSR信号处理控制器，它能接受PWM或4～20mA输入，
产生周期过零式（PWM占空比控制）和周波过零式（CYC变周期）两种输出，
直接驱动SSR或希曼顿SW03A晶闸管功率扩展器。
具有硬手操和辅助功率调整功能，先进的周波过零的输出。
由于负载电流的通断是按正弦波均匀分布，多台设备运行的随机性和叠加性，所造成的总动力负载电流相对是均衡的，
它提高了调节精度和电源利用效率以及避免了打表针和电力设备增容，节电效果十分明显。
一. 主要技术指标：
光隔离输入P型：
脉宽调制（占空比）脉冲，周期：2秒；高电平：4～15V；低电平：1.5V；
最大输入电流：<20mA 光隔离电压 > 2KV DC(一秒测试)4～20mA输入I型：
接受阻抗<250欧姆 适配接口：日本岛电P或I型PID调节器或DCS输出接口。
输出：0～12V脉冲，最大驱动电流：60mA 自动/手动选择：外部的无电压接点开关选择
内部的MS输出方式：由跳线插接端子选择1）PWM占空比输出 2）周波CYC输出
内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。注：手动或PL方式时失效。
60秒上电缓启动：首次上电或手动转自动时启动,用于降低冷态启动的平均功率。
PL特殊功率限制：见后应用说明 指示灯：PWM信号或4~20mA输入绿色LED；红色LED输出指示。
负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，两控三相纯阻负载，无相序。
供电电源：220VAC 50HZ ( 380V不提供) 功耗：3W 保险：需外配0.3A
|
专业名词解释: |
|
ZAC10的手动以及PL特殊功率限制使用方法：
L为常开无电压接点输入，自动时，当PL
闭合时,最大输出功率被固定在40%内（内部辅助功率限制调定值失效）。
用途：功率限制及平衡起动。用于硅碳棒大功率加热器的冷起动(仅能限制功率,
不能限制电流)或避免多台设备同时投切造成的动力不平衡。
可通过①手动接入单刀开关限制40%.功率，然后分时撤消。②可设岛电仪表下限不同的报警点，实现分时起动。
内部输出方式跳线选择：
单台使用时，一般选用PWM占空比输出；在多台使用时采用周波CYC输出。说明：改变输出工作方式，需重新上电才能确认。
订货须知以及配件：
输入P，型号ZAC10－P；输入4～20mA，型号ZAC10－I。注：以产品标牌上的输入标志P或I号区分。
