一、概述

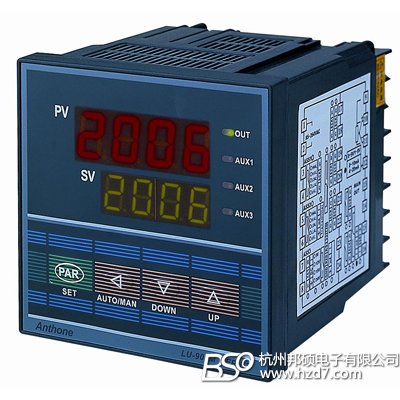

LU-906K傻瓜式智能PID调节仪是在LU-906M智能程序调节仪的基础上，对其控制算法及自整定功能进行优化，并精简了部分功能而开发出来的新一代傻瓜式智能调节仪。具有模糊PID及人工智能控制过程响应快、超调小、稳态精度高的优点，以省去人工设定PID参数的麻烦，只须轻触按键，仪表即可自动完成PID参数的设置，达到傻瓜式的功能。
LU-906K傻瓜式智能PID调节仪采用当今最先进的ATMEL单片微机作主机，减少了外围部件，提高了可靠性。它集成多种输入型号，输出方式，控制方式于一机；采用模糊理论和传统PID控制相结合的控制方式进行控制，使控制过程具有响应快，超调小，稳态精度高的优点，特别对那些常规PID难以控制的大纯滞后对象有明显的控制效果。
硬件采用WATCHDOG电路,软件采用冗余与陷阱等多种抗干扰技术。仪表具有很高的可靠性，可工作于恶劣的环境。采用双四位LED数码显示，可同时显示值与庙宇值或测量值与输出值。具有手动/自动无扰动切换及自整定功能，具有上电软起动功能。
LU-906K傻瓜式智能PID调节仪广泛应用于化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

二、主要技术指标

基本误差： ±（0.2%F.S+1）个字
分辩力： 1、0.1
显示： 双四位LED数码管
输入规格:
K、S、B、T、E、J、 WRe、N
Pt100、Cu50、Cu100
0-10mA、4- 20mA
0-5V、1-5V
特殊输入：R、WRE526、MV、其它
输出模块规格：
J1：继电器输出（阻性250VAC/3A常开+常闭）
J2：继电器输出（阻性250VAC/0.8A常开）
            T：固态继电器触发输出（12V/40mA）
            T1：单路可控硅过零触发输出
            T2：两路可控硅过零触发输出
            I1：控制电流输出（0-10mA /4-20mA）
            V1：DC12V/50mA馈电输出
            V2：DC24V/50mA馈电输出
            V3：DC5V/50mA馈电输出
            V5：控制（0-5V或1-5V或0-10V）
            R：RS232通讯模块
            S：RS485通讯模块
            C1：单相可控硅移相触发
            C3：三相三线可控硅移相触发
            C4：三相四线可控硅移相触发
热电偶冷端补偿误差：±1℃
断偶或超量程：显示符号Sb
采样周期：0.5秒
电源电压：85-264VAC（标准）
功耗：4W

三、 外形及开口尺寸(宽×高×深) 单位：mm

A型：96×96×105 开口：92×92
B型：48×96×105 开口：45×92
C型：96×48×105 开口：92×45
D型：160×80×105 开口：152×76
E型：80×160×105 开口：76×152
F型：72×72×105 开口：68×68
G型：48×48×100 开口：44×44
