一、无纸记录仪概述

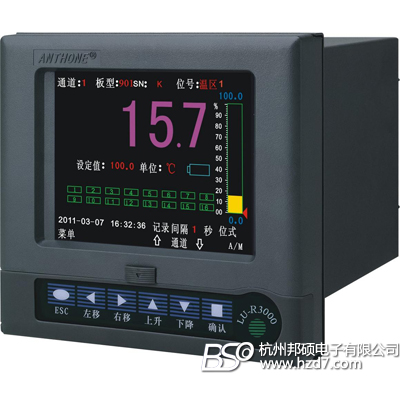

     LU-R3000彩色液晶显示控制无纸记录仪，可以为一至十六通道输入，具有位式控制、报警、馈电等输出功能的无纸记录仪。十六通道仪表输入为全切换万能输入，可输入热电偶、热电阻、标准电流、标准电压、频率等信号。可直接连接微型打印机，打印用户指定时间的实时、历史数据及曲线；通过RS232通讯接口与便携计算机、掌上电脑(PDA)连接，直接读取仪表历史数据，再传给计算机，通过数据管理软件，可对所取数据进行分析、存档、打印处理。通过RS485通讯接口，可与组态王、MCGS等专业组态软件组成实时监控系统。并采用现代USB接口技术，直接将数据存储于U盘，记录时间更长。
无纸记录仪表具有强大的显示功能，高精度棒图显示、实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点极为方便，同时提供定位回放功能，直接查询年、月、时、分、秒的数据，方便快捷。

二、无纸记录仪主要技术指标

显示：采用320×240高分辨率图形蓝白单色液晶显示器
基本误差：±（0.2%F.S±1）个字
输入规格：标准电压：（0-5）V、（1-5）V
标准电流：（0-10）mA、（4-20）mA
热电偶：K、S、B、T、E、J 、WRe325、N
热电阻：Pt100、Cu50、Cu100
特殊输入：R、WRe526、mV信号、其它（订货时注明）
输出规格：开关量输出：继电器触点输出（阻性250VAC/0.8A或250VAC/3A）
固态继电器触发（12V/50mA）
馈电输出：
DC12V/50mA
DC24V/50mA
DC5V/50mA
变送输出：4-20 mA（负载<650Ω）、1-5V
 0-10 mA（负载<1000Ω）、0-5V
通讯接口  RS232或RS485
存储介质  U盘/512M 、U盘/1G、U盘/2G
记录时间：十六笔记录
         不带U盘     1.4天/16/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）
带U盘/512M  512/4×[1.4天/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）]
带U盘/1G    1G/4×[1.4天/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）]
数据记录间隔可设置范围：1秒到4分钟，十六笔记录的间隔可以设置不同
存储时间：T=存储容量/各打开通道的记录间隔的导数之和；当存储数据为空时，存储容量即总数存储数为4000×504。
如：当存储数据为空时，打开通道为1、3、5、7通道记录间隔分别为1秒、5秒、10秒、20秒。则T=4000×504/（1/1+1/5+1/10+1/20）=1493333秒=414.8小时=17.28天。
断电保护时间：用FLASH MEMORY保存设置参数和历史数据，断电后数据可永久保存，采用硬件时钟，掉电后也能准确运行。
电源：开关电源85VAC~264VAC、50HZ±1HZ、功耗12W
环境温度：0~45°C
环境湿度：0~85% RH
