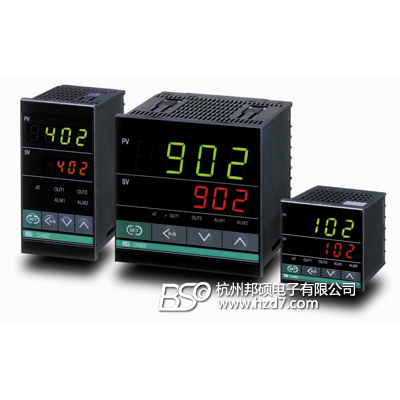

日本理化RKC CH102/CH402/CH902温控仪
产品编号：19941-411
产品型号：CH102/CH402/CH902
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
产品简介：
该产品为新型温度控制器，能实施高精度控制且价格最为合理。
采用大型LED显示，适用于远距离读取数据，易于监视温度状态，标准机型均具有最新的自主校正功能，可以自动校正PID常数。
加热/制冷模式为数字通讯（RS-485），温度报警，加热器断线报警（3相加热器可用）控制环断线报警等功能可供选择。
主结构及功能
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制﹡
* 数字通讯﹡
* 温度报警﹡
加热器断线报警﹡
控制环断线报警﹡ （﹡选购时指定）
规格型号：
CH102 (48×48×100mm)
CH402 (48×96×100mm)
CH902 (96×96×100mm)
CD401 (48×96×100mm)
CD501 (96×48×100mm)
CD701 (72×72×100mm)
CD901 (96×96×100mm)
选型表
|
CB/CH/CD |
□ |
□□□ |
－ |
□ |
□ |
* |
□ |
□ |
－ |
□ |
□ |
|
控制方式
PID控制及自动演算 逆动作
PID控制及自动演算 正动作）
加热/制冷PID控制及自动演算，水冷*1
加热/制冷PID控制及自动演算，风冷*1 |
F
D
W
A |
|
|
|
|
|
|
|
|
|
|
|
输入 见输入表范围 |
□□□ |
|
|
|
|
|
|
|
|
| |
|
输出1
继电器接点输出
电压脉冲输出
电流输出
闸流控制管驱动用触发器输出
闸流控制管输出 |
|
M
V
8
G
T |
|
|
|
|
|
|
| ||
|
输出2
继电器点电输出
电压脉冲输出
电流输出
闸流控制管输出 |
|
M
V
8
T |
|
|
|
|
|
| |||
|
报警
第1报警 见第1报警表
第二报警 见第2报警表 |
|
□ |
□ |
|
|
| |||||
|
通讯
未提供
RS—485 |
|
N
5 |
| ||||||||
|
防水防尘功能
未提供
防水防尘 |
|
|
N
1 | ||||||||
输入范围表
|
热
电
偶 |
输入 |
范 围 |
代码 |
范 围 |
代码 |
范 围 |
代码 |
|
K（JIS/IEC） |
0~200℃
0~800℃
0~1372℃ |
K01
K04
K07 |
0~400℃
0~1000℃
0~100℃ |
K02
K05
K13 |
0~600℃
0~1200℃
0~300℃ |
K03
K06
K14 | |
|
J（JIS/IEC） |
0~200℃
0~800℃ |
J01
J04 |
0~400℃
0~1000℃ |
J02
J05 |
0~600℃
0~1200℃ |
J03
J06 | |
|
R #1 |
0~1600℃ |
R01 |
0~1769℃ |
R02 |
0~1350℃ |
R04 | |
|
S #1 |
0~1600℃ |
S01 |
0~1769℃ |
S02 |
|
| |
|
B #1 |
400~1800℃ |
B01 |
0~1769℃ |
B02 |
|
| |
|
E |
0~800℃ |
E01 |
0~1000℃ |
E02 |
|
| |
|
N |
0~1200℃ |
N01 |
0~1300℃ |
N02 |
|
| |
|
T #2 |
-199.9~400.0℃
0~350.0℃ |
T01
T04 |
-199.9~100.0℃ |
T02 |
-100.0~200.0℃ |
T03 | |
|
W5Re/W26Re（ASTM） |
0~2000℃ |
W01 |
0~2320℃ |
W02 |
|
| |
|
PL2（NBS） |
0~1300℃ |
A01 |
0~1390℃ |
A02 |
0~1200℃ |
A03 | |
|
U（DIN）#2 |
-199.9~600℃ |
U01 |
-199.9~100℃ |
U02 |
0.0~400.0℃ |
U03 | |
|
L（DIN） |
0~400℃ |
L01 |
0~800℃ |
L02 |
|
| |
|
热
电
阻 |
Pt100（JIS/IEC |
-199.9~649℃
-100~100.0℃
0.0~100.0℃
0.0~500.0℃ |
D01
D04
D07
D10 |
-199.9~200.0℃
-100~200℃
0.0~200℃ |
D02
D05
D08 |
-100~50.0℃
0.0~50.0℃
0.0~300.0℃ |
D03
D06
D09 |
|
JPt100（JIS） |
-199.9~649℃
-100.0~100.0℃
0.0~100.0℃
0.0~500.0℃ |
P01
P04
P07
P10 |
-199.9~200.0℃
-100~200℃
0.0~200℃ |
P02
P05
P08 |
-100~50.0℃
0.0~50.0℃
0.0~300.0℃ |
P03
P06
P09 | |
|
电压电流 |
0~5V
1~5V
0~20mA #3
4~20mA #3 |
0.0~100.0
0.0~100.0
0.0~100.0
0.0~100.0 |
401
601
701
801 |
|
|
|
|
第一报警表{ALM1}（标准内置）
A：上限偏差报警 G：附待机上下限偏差报警
B：下限偏差报警 H：上限输入值报警
C：上下限偏差报警 J：下限输入值报警
D：范围内报警 K：附待机上限输入值报警
E：附待机上限偏差报警 L：附待机下限输入值报警
F：附待机下限偏差报警 R：控制环断线报警*2
