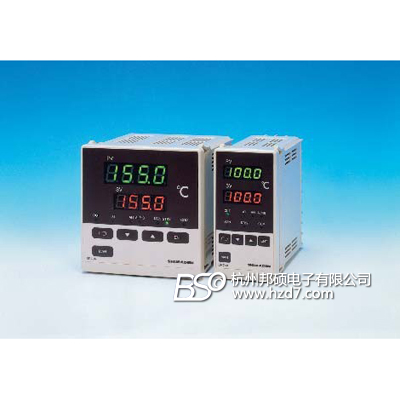

日本岛电shimaden SR73A/SR74A(停产)温控器
产品编号：04646-760
产品型号：SR73A/SR74A(停产)
市场价格：0元/只
批发价格：0元/只
更新时间：2011.03.23
浏览次数：
■2000年代智能仪表选型的新概念为企业架设通向ＩＳＯ９０００的桥梁:
带通讯接口的SR73A和SR74A经济型仪表与XF-2000中文视窗组态软件组成的小型DCS控制系统,
可实现回路的PID调节、生产过程的实时监控,输出各项分析报表,真正地实现了生产过程的自动化,质量管理的智能化!
■显示:双四位七段数码管显示;7个状态灯;测量精度满量程的0.3％±1个字;采样周期0.5秒
■自由输入:可选择11种热电偶;8种铂电阻;6种电压输入以及4～20mA电流输入
■调节算法:为热处理行业设计的无超调专家ＰＩＤ算法。抗超调抑制系数可设
■调节输出:SSR固态继电器输出;4～20mA和0～10V线性输出;接点输出
■输入滤波时间常数:用以减小由于工业现场的扰动引起的测量值跳字,稳定测量值显示
■测量值补偿:仪表和传感器的计量误差或因传感器导线过长引起的误差,可以设定修正值
■报警输出:两组独立的报警继电器;加热器断线报警;用户可设绝对/偏差八种报警类型
■设定值偏移:可通过仪表外部SB端子选择机内的两个设定值,适用于昼/夜温差,保温控制
■直流线性输入的可编数显量程:可设置-1999～9999的工程量显示单位，小数点位置
■手动调节输出:通过面板手动键可完成比例带内的无扰动地自动/手动切换
■调节输出限幅:可分别设定调节输出幅度的上、下限,限定阀门的大小开度,限制加热功率
■上电缓起动保护:上电输出按1～100秒的斜率增加,以减少负载冲击,保护功率元件
■调节的执行及脱机:通过面板可方便地选择仪表的自动调节或仅测量显示无输出
■比例周期设置:P和Y型输出仪表,可设输出比例周期,以匹配加热器件和调节分辨力
★★最具特色的通讯功能(选件):
■更宽的地址范围:仪表地址为0～99号,可将多达100台仪表连成同一网络
■波特率:1200,2400,4800,9600可设;二进制块校验和奇偶校验
■简洁的ASC码通讯协议:特殊的引导符用以区别网络上其它通讯设备(PLC等)
日本岛电SR73A/SR74A选型表: 8 自由输入 ⒋ 报警及选件类型 ●独立的上下限报警继电器输出为基本配置,4种报警方式可设。 ●单相加热器断线报警(选件)注：仅适用于Y1或P1输出类型的仪表 ●SB设定值偏移(选件)
项目
代 码
双四位数显,测量精度满量程的±0.3％＋1字,采样2次/秒,自整定PID参数。带手动、上电缓启动、调节输出限幅、无超调专家ＰＩＤ.
1.类型
SR73A-
DIN标准 高96 × 宽96 ×深110mm 开口尺寸: 92 × 92mm
SR74A-
标准 96 × 48 × 110mm 92 × 45mm
⒉输入类型及测量范围直流输入类型的显示量程及小数点位置可设
热电偶:11种、22个测量范围(华氏略): B: 0～1800 R: 0～1700S: 0～1700 K1: -100～400 K2: 0～1200 E: 0～700 J: 0～600T: -199.9～200.0 N: 0～1300 U: -199.9～200.0 L: 0～600℃。铂电阻:Pt100或JPt100标准,可设16个测量范围(华氏略):-200～600, -100.0～100.0, -50.0～50.0, 0.0～200.0℃。毫伏电压: 0～10,10～50,0～100;显示量程-1999～9999可设。
电流: 4～20mA 接受阻抗250Ω;显示量程 -1999～9999可设。
电压(V): 0～1,1～5,0～10;显示量程 -1999～9999可设。
⒊调节输出类型(调节方式:PID, PD,PI,P和位式)
固态继电器SSR驱动电压输出:比例周期1～120秒可设; 电平:15V±3VDC/20mA(1.5K负载时)
继电器接点:比例周期1～120秒可设;240VAC:2.5A/纯阻 1A/感性负载。
线性电流输出: 4～20mA DC , 输出阻抗600Ω以下。
线性电压输出: 0～10V DC , 负载电流2mA以下。
独立设置的上下限报警继电器接点容量:240VAC 1.5A(纯阻)。
上下限报警+断线报警(0.0～50.0A检测)
上下限报警+SB设定值偏移(双设定值)
上下限报警+特殊断线报警(0～5VDC输入)
5.隔离数字通讯接口选件类型 通讯距离最长1.2公里,可链接 多达100台仪表
无接口
RS - 485
RS - 422A
定货例：SR73A-8I1-16 面板尺寸96×96mm﹑自由输入﹑4～20输出﹑上下限报警及RS422A接口
