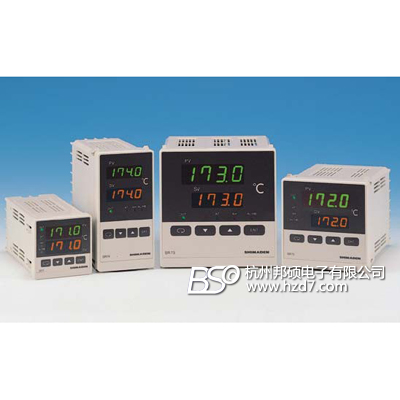

日本岛电shimaden SR71/SR72/SR73/SR74(停产)温控器
产品编号：0507-810
产品型号：SR71/SR72/SR73/SR74(停产)
市场价格：0元/只
批发价格：0元/只
更新时间：2011.03.23
浏览次数：
■SR70系列是日本岛电公司最新推出的带有无超调专家PID算法的0.3级经济型仪表,
它在设计上集中了近年发展的电子技术,具有操作简便,调节品质优良,应用功能强大的特点。
在该系列的产品设计中，岛电公司还采纳中国代理的重要技术建议，
它是目前国内引进的性能价格比最优的经济型仪表，将逐步取代原有的SR46、SR47、SR48、SR49仪表.
■显示：双四位七段数码管显示，控制输出、自整定（AT）、报警及断线报警（AH、AL/HB）状态指示灯，
测量精度满量程的0.3%+1个字;显示范围满量程的-10～110%;显示分辨率0.1或1个字;显示刷新周期0.5秒。
■设置:利用循环键、上键、下键、确认键四个面板键。
■智能输入：用户可由面板键自由选择十一种热电偶Ｂ，Ｒ，S,Ｋ，Ｅ，Ｊ，Ｔ，Ｎ，Ｕ，ＴＬ
和八种铂电阻Ｐt100/JPt100和三种毫伏0～10mV,10～50mV,0～100mV DC输入类型;
电压输入0～1,1～5,0～10V 流输入4～20mA可设;输入滤波时间0～100秒可设;测量值偏移+20.0或+200个数字单位;采样周期0.5秒。
■调节算法:抗超调专家PID,自动整定或位式调节;比例带0.1～999.9%,积分时间1～6000秒,
微分时间0～3600秒位式动作灵敏度1～999个数字单位;控制输出反作用和正作用可设;
时间比例周期继电器接点输出固定在20秒,SSR输出2秒;抗超调抑制系数SF(0.01～1.00)可设。
■调节输出:接点输出SR71 240VAC 2A/1.2A(感性),SR72,SR73,SR74 2.5A/1.5A(感性);
线性输出电流4～20mA输出阻抗600Ω最大;线性输出电压0 ～10V,负载电流大为2mA;
固态继电器输出15+3V DC(负载1.5KΩ时),最大20mA。
■报警输出：两组独立的报警继电器（常开接点240VAC 1.5A;上下限绝对值/偏差值八种报警类型用户可任意设置;
报警动作灵敏度固定为满量程的0.2%。
■单相加热器断线报警:适用于继电器接点或固态继电器调节输出类型;电流监测范围最大0.1～50.0A;
电流互感器CT精度+5(5%+1个字);可设锁定或实时报警方式。
■设定值偏移(双设定值):可通过仪表外部SB端子控制;偏移范围-1999～2000个数字单位可设
■键锁定KEY LOCK:在参数和系统调试完成后,可设置软件锁,保护现场的工作参数
.■希曼顿大功率固态继电器:已研制出100A、180A、240A、300A工业级大功率交流固态继电器(专利号
:94248502.5)与岛电P型输出仪表配套,用于三相和单相纯阻负载的过零调功。
■线性电流输出类型可配岛电的单相调压/调功板PAC15P/C、PAC35P/C(半控桥)
和希曼顿带阻容吸收回路的MTX或MFX 55A～150A电力模块
■ 其它:参数存储：不挥发的EEPROM;工作环境温湿度范围:-10～50℃<90%RH(无结露);
工作电压:100～240VAC+10% 50/60Hz;电源功耗:10W;
防护标准:前面板防尘防水IEC 标准(IP52),后背端子排IEC标准(IP00)
日本岛电SR70系列PID调节器选型表: 双四位数显,测量精度满量程的±0.5％＋1字,采样2次/秒,自整定 DIN标准尺寸 高: 48 × 宽: 48 × 深: 110mm 开孔: 45 × 45mm ★无超调 DIN标准尺寸 96 × 48 × 110mm 68 × 68mm 专家PID DIN标准尺寸 96 × 96 × 110mm 92 × 92 mm DIN标准尺寸 96 × 48 × 110mm 92 × 45 mm ⒉输入类型及测量范围(工业现场测量值抗干扰滤波常数0~100秒可设置) 8 自由输入 热电偶:11种、22个测量范围(华氏略): B: 0～1800 R: 0～1700S: 0～1700 K1: -100～400 K2: 0～1200 E: 0～700 J: 0～600T: -199.9～200.0 N: 0～1300 U: -199.9～200.0 L: 0～600℃。铂电阻:Pt100或JPt100标准,可设16个测量范围(华氏略):-200～600, -100.0～100.0, -50.0～50.0, 0.0～200.0℃。毫伏电压: 0～10,10～50,0～100;显示量程-1999～9999可设 电流: 4～20mA 接受阻抗250Ω;显示量程-1999～9999可设 电压(V): 0～1,1～5,0～10;显示量程 -1999～9999可设 ⒊调节输出类型(调节方式:PID, PD, PI, P和位式) 固态继电器SSR驱动电压输出:比例周期2秒固定; 电平:15V±3VDC/20mA(1.5K时) 继电器接点:比例周期20秒固定;240V AC: 2.5A/(纯阻) 1A/(感性) 线性电流输出: 4～20mA DC , 输出阻抗600Ω以下 线性电压输出: 0～10V DC , 负载电流2mA以下 ⒋选件类型 ●上下限报警继电器输出(选件)注:四种报警方式可设 ●单相加热器断线报警(选件)注：单相断线报警仅适用于Y1或P1输出类型的仪表 ●SB设定值偏移(选件) 分别独立设置的上下限报警继电器输出继电器接点容量: 240VAC 1.5A(纯阻) 上下限报警 + 断线报警( 0.0～30.0A检测 ) 上下限报警 + 断线报警( 0.0～50.0A检测 ) 上下限报警+SB设定值偏移(双设定值)
定货例: SR73 - 8I1-1 为面板尺寸96×96mm﹑自由输入﹑4～20 mA输出﹑上下限报警输出
