| 適 用 |
燃焼量350kW以上の油専焼又は油ガス混燃焼装置のバッチ運転 |
| 形 番 |
定格電源 |
許容電源電圧 |
組合せ火炎検出器 |
ステータス表示LED |
FLAME/ALARM表示LED |
フレーム電流 |

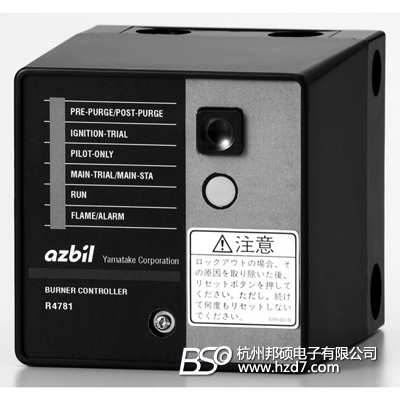

| R4781C100 |
AC100V,
50-60Hz |
定格電圧の85～110％ |
小形ウルトラビジョン
C7027A?C7035A |
PRE-PURGE/POSTPURGE
IGNITION-TRIAL
PILOT-ONLY
MAIN-TRIAL/MAINSTA(STBILIZED)
RUN
FLAME/ALARM |
点灯：正常燃焼中
点滅：不着火時
異常断火時
地絡検出時
起動時の疑似
火炎信号存在時 |
4μA以上
（テストジャック部にて）
着火検出感度：2μA最大
断火検出感度：0.8μA最小 |
| R4781C200 |
AC200V,
50-60Hz |
シーケンス
タイミング
（常温?常湿?
定格電圧にて） |
| 形番 |
プレパージ |
点火前待ち |
イグニッショントライアル |
パイロットオンリー |
メイントライアル |
メイン安定 |
ポストパージ |
ロックアウト |
フレームレスポンス |
| R4781C100 |
35±5s |
7.5±2.5s |
4±1s |
8.5±3.5s |
4±1s |
10±5s |
20±8s |
30s以下 |
1.5±0.5s
（フレーム電流
8.5μAにて） |
| R4781C200 | | |
| ロックアウト |
疑似火炎存在時（プリパージ中）?点火失敗（不着火）時?異常断火時のいずれの場合にも安全スイッチが動作し，ロックアウトする。 |
| 消炎時シーケンス |
ノンリサイクル パイロット方式は時限パイロットおよび重複パイロットのいずれにも使用可能 |
制御負荷
接点定格 |
| 端子 |
(3) |
(4) |
(5) |
(6) |
(7) |
(8)?(9)?
(10)?(11) |
(21) |
定常時トータル負荷
最高 6A |
| 負荷 |
ブロア |
点火トランス |
重複パイロット |
時限パイロット |
主弁 |
制御モータ |
警報 |
| 接点容量 |
AC120V：4A
AC240V：2A |
400VA |
400VA |
400VA |
800VA |
200VA |
75VA | | |
| 地絡検出抵抗 |
10kΩ以上（常温?常湿?定格電圧にて） |
| 耐誘導雷サージ |
10kV，1.2/50μs（JEC-212 サージインピーダンス75Ω以上），電源の片側（端子(2)側）とアース間にサージアブソーバ取付け。 注(1) |
| 消費電力 |
9W＋25％以下 |
| 絶縁抵抗 |
端子(23)?(24)を除く各端子とアース間 DC500Vメガーにて50MΩ以上 |
| 耐電圧 |
端子(23)?(24)を除く各端子とアース間 AC1500V 1min又はAC1800V 1s |
| 許容周囲温度 |
－10～＋60℃ |
カバー色 |
黒 |
| 許容保管温度 |
－25～＋70℃ |
質量 |
約1.0kg |
| 許容周囲湿度 |
40℃，90％RH以下 |
取付け |
サブベースねじ止め，サブベースに本体プラグイン |
| 耐振動性 |
4.9m/s2以下（55Hz以下，X?Y?Z各方向 2h） |
取付け姿勢 |
リセットボタン下側向き以外は自由 |
| 耐衝撃性 |
288m/s2以下（耐久度） |
－ |
－ |
| 標準付属品 |
サーブベース，サージアブソーバ：83968019-001 |
| 補助機器（別売） |
フレーム電流テスター：形番 FSP136 フレームシュミレータ：形番 123514B |
| 火炎信号線の規格?延長距離 |
火炎検出器種類 |
IV線 2mm2 |
備考 |
| C7027A?C7035A |
約200m |
IV線 ： 600Vビニル絶縁電線 |
| 注意：火炎信号線と点火用高圧線及び動力線等とは必ず別コンジットにすること。 |
