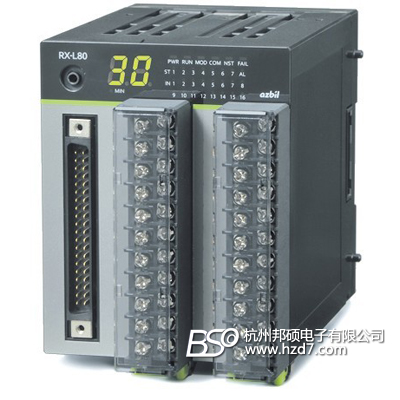

日本山武azbil RX-L系列燃烧安全程序控制器

产品编号：203627-644

产品型号：RX-L系列

市场价格：0元/台

批发价格：0元/台

更新时间：2011.03.24

浏览次数：

详细信息

仕様：

環境的仕様	周囲温度		-20～+55℃
	保存温度		-20～+70℃
	周囲湿度		10～90% RH（結露なきこと）
	振動		0～3.2m/s²（10～150Hz XYZ 各方向各2h）
	衝撃		0～9.8m/s²
電気的仕様	定格電源電圧		DC24V
	許容電源電圧		DC21.6～26.4V
	消費電力		9W以下
	耐電圧		?DC系端子　AC500V 1min 　印加箇所：DC24V電源端子－入力機能端子間　　　　　　　DC24V電源端子－モニタ出力コネクタ間　　　　　　　DC24V電源端子－RX-R / RX-L制御信号端子間 ?AC系端子　AC1500V 1min または AC1800V 1s 　印加箇所：H ?G電源端子、H ?Gリレー出力－DC系端子、コネクタ間　　　　　　　ブロワ出力端子－DC系端子、コネクタ間　　　　　　　制御モータ出力端子－DC系端子、コネクタ間
	絶縁抵抗		50MΩ以上 DC500Vメガー印加箇所：H ?G電源端子、リレー出力－DC系端子、コネクタ間　　　　　　ブロワ出力端子－DC系端子、コネクタ間　　　　　　制御モータ出力端子－DC系端子、DC系コネクタ間
	製品寿命		連続使用7年、1日8時間使用10年（25℃）、リレー接点寿命10万回（各リレー定格負荷）
	起動入力		接点入力（DC24V/10mA）　注1
	リセット入力		接点入力（DC24V/20mA）　注1
	インターロック入力		接点入力（DC24V/20mA）　注1
	リレー出力（有電圧出力）		400VA（リレー溶着検出付き）　注2
	ブロワ出力（無電圧出力）		350VA
	制御モータ出力（無電圧出力）		100VA
	モニタ出力（トランジスタ出力）		22点（0.1A以下／1点、1A以下／1モジュール、DC30V以下）
通信仕様	RS-485通信	通信プロトコル	CPL
		信号レベル	RS-485に準ずる
		通信／同期方式	半2重／調歩同期式
		最大線路長	500m
		終端抵抗	外付け（150Ω 1/2W以上）
		伝送速度	最大38400bps
	RX-R制御信号	通信プロトコル	RX-R制御専用プロトコル
		最大線路長	50m
	RX-L制御信号	通信プロトコル	RX-L制御専用プロトコル
		最大線路長	500m
一般仕様	寸法		80（W）×134（D）×105mm（H）
	質量		約550g
	本体色		黒
	構造		ベースと本体を分離できる2ピース構造
	取得規格		EN13611 申請中　※
配線ケーブル仕様	リセット		配線長：最大10m
	インターロック接点入力		配線長：最大200m
	信号線種?距離		表1を参照
注1：接点オン抵抗が250Ω以下の機器を使用して下さい。注2：ドライ出力としては使用できません。使用する場合には、必ずAC電源負荷（10VA以上）を接続してください。 ※：Safety and control devices for gas burners and gas burning appliances.（ガスバーナまたはガス燃焼アプリケーション用の安全と制御機器）

（表1）

信号	ケーブル種類	最大配線長
RX-R制御信号	0.2～1.5mm²（AWG28-14）　（※1）	50m
RX-L制御信号	0.2～1.5mm²（AWG28-14）　（※1）	500m
リセット信号	0.3～1.25mm²（AWG22-16）	10m
スタート信号		200m
IN1～IN16信号		200m
RS-485信号	0.2～1.5mm²（AWG28-14）　（※2）	500m
ブロワ出力	JIS C 3306 0.75mm² （線径φ0.18 素線数30）以上の電線	－
制御モータ出力	JIS C 3306 0.75mm² （線径φ0.18 素線数30）以上の電線	－
※1：推奨：JCS4364弱電計装用ケーブル（計装用ツイストシールド線）8芯（4対） ※2：推奨：JCS4364弱電計装用ケーブル（計装用ツイストシールド線）4芯（2対）
