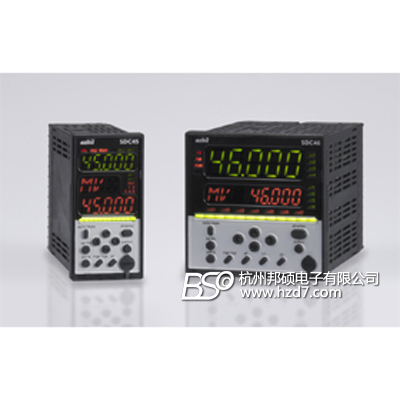

日本山武azbil SDC45A/46A通用型数字指示调节器
产品编号：11951-520
产品型号：SDC45A/46A
市场价格：0元/台
批发价格：0元/台
更新时间：2011.03.25
浏览次数：
最多7个控制输出点(根据型号)，可选择继电器接点、电压脉冲、三端双向可控硅开关(位置比例输出用)、电流／连续电压和变送器用电源(24Vdc)。
- 对应1回路、2回路、串级控制、备用控制
- 25ms的高速采样周期和±0.1 %Reading的高精度
- 上下7段5位LED显示和辅助的11段3位LED显示
- 全量程输入，输入类型可自由设定为热电偶、热电阻、直流电流/电压
- 通过控制输出的组合，可实现加热／冷却控制
- 配置变送器用电源，可直接与压力变送器连接
- IP65前面保护构造
- 包括SP、事件设定等的最多16组配方设定；8组固定值控制输出设定支持设备的自动运行
- 配置输入/输出折线线性近似表，可对应非线性过程
- 配置自定义快捷键和LED指示灯
- 多种输入和输出类型:
AI 2点、AO 7点、DI 14点、DO 8点、CT或AC输入 2点、RS-485通讯 - RoHS对应
规格
| PV 输入 | 类型 | 热电偶、热电阻、直流电源／电压 |
| 量程 | (请参照“输入类型和量程”) | |
| 采样周期 | 25 ms, 50 ms, 100 ms, 300 ms (根据设定) | |
| 显示 | 方法 | 数字5位7段LED显示 PV：上段 绿色或橙色(根据型号) SP：下段 橙色 |
| 精度 | ±0.1 %Reading ±1 digit (根据量程) | |
| 输出 | 输出点数 | SDC45A: 最多5点, SDC46A: 最多7点 |
| 类型 | 继电器、电压脉冲、直流电流／电压、三端双向可硅控制开关(位置比例输出用)、变送器用电源(24Vdc) | |
| 控制模式 | PID | |
| PID组数 | 16组 | |
| 自整定 | 基于限制循环法的PID自动设定 | |
| DI | 输入点数 | SDC45A: 最多10点, SDC46A: 最多14点 |
| 功能 | LSP编号、READY/RUN切换等 | |
| DO | 输出点数 | 最多8点 |
| 功能 | PV值、SP值、偏差值、设备报警等 | |
| 通讯 | 类型 | RS-485 |
| 连接单元数 | 最多31台 | |
| 速度 | 最高38400 bps | |
| 一般规格 | 额定电源电压 | AC电源型： 100 ～240Vac, 50/60Hz±2Hz, DC电源型：24Vdc |
| 消耗功率 | SDC45A: 30VA以下(AC电源型), 12W以下(DC电源型) SDC46A: 40VA以下(AC电源型), 15W以下(DC电源型) | |
| 认证 | CE标志(EN61010-1, EN61326) | |
| 前面保护构造 | IP65 | |
| 质量 | SDC45A: 400g以下(包括安装件) SDC46A: 700g以下(包括安装件) |
输入类型和量程
| 传感器 | 类型 | 量程 |
| 热电偶 | K | -270.0 ～ +1372.0 ℃ |
| E | -270.0 ～ +1000.0 ℃ | |
| J | -200.0 ～ +1200.0 ℃ | |
| T | -270.0 ～ +400.0 ℃ | |
| B | 0.0 ～ +1800.0 ℃ | |
| R | -50.0 ～ +1768.0 ℃ | |
| S | -50.0 ～ +1768.0 ℃ | |
| W(WRe5-26 ) | 0.0 ～ 2300.0 ℃ | |
| PR40-20 | 0.0 ～ 1900.0 ℃ | |
| Ni-Ni·Mo | 0.0 ～ 1300.0 ℃ | |
| N | -200.0 ～ +1300.0 ℃ | |
| PL II | 0.0 ～ 1390.0 ℃ | |
| DIN U | -200.0 ～ +600.0 ℃ | |
| DIN L | -200.0 ～ +900.0 ℃ | |
| 金铁/镍铬耐热合金 | -273.0 ～ +27.0 ℃ | |
| 热电阻 | Pt100 | -200.0 ～ +850.0 ℃ |
| -200.00 ～ +300.00 ℃ | ||
| JPt100 | -200.0 ～ +640.0 ℃ | |
| -200.00 ～ +300.00 ℃ | ||
| 直流电流/电压 (-19999 ～ +32000 U) |
电流 | 4 ～ 20 mA |
| 0 ～o 20 mA | ||
| 电压 | 0 ～ 10 mV | |
| -10 ～ +10 mV | ||
| 0 ～ 100 mV | ||
| -100 ～ +100 mV | ||
| 0 ～ 1 V | ||
| -1 ～ +1V | ||
| 1 ～ 5V | ||
| 0 ～ 5V | ||
| 0 ～ 10V |
选型表 I II III IV V VI VII VIII IX X
|
序号 |
选型表 |
说明 | |
|
Ⅰ |
基本型号 |
C |
主型号，可选C45A、C46A、C45R等等 |
|
Ⅱ |
输入 |
1 |
单输入（包含各种输入） |
|
2 |
两输入（包含各种输入） | ||
|
Ⅲ |
电源 |
A |
100-240Vac |
|
D |
24VDC | ||
|
Ⅳ |
输出1、2 |
1 |
|
|
2 |
| ||
|
Ⅴ |
输出3、4 |
C0 |
电流输出（输出3） |
|
D0 |
连续电压输出（输出3） | ||
|
V0 |
电压脉冲输出（输出3） | ||
|
RR |
2继电器输出 | ||
|
CC |
2电流输出 | ||
|
VV |
2电压脉冲输出 | ||
|
CV |
输出3电流＋输出4电压脉冲 | ||
|
SS |
马达驱动可控硅＋MFB输入 | ||
|
Ⅵ |
输出5 |
0 |
无选择 |
|
R |
| ||
|
C |
电流输出 | ||
|
D |
连续电压输出 | ||
|
P |
变送器用电源 | ||
|
Ⅶ |
输出6、7 |
0 |
无选择 |
|
Ⅷ |
选项 |
0 |
2数字输入(DI-F1, 2)（注1）无选择 |
|
1 |
10数字输入（注2） | ||
|
2 |
2数字输入＋8数字输出（注1） | ||
|
3 |
2数字输入＋8数字输出＋RS485通信（注1） | ||
|
4 |
2CT输入（注3） | ||
|
5 |
2CT输入＋8数字输入（注3） | ||
|
6 |
2CT输入＋8数字输出（注3） | ||
|
7 |
2CT输入＋8数字输出＋RS485通信（注3） | ||
|
Ⅸ |
追加处理1 |
0 |
无选择 |
|
T |
Tropicalization | ||
|
K |
Antisulfidization | ||
|
D |
认证 | ||
|
B |
Tropicalization＋认证 | ||
|
L |
Antisulfidization＋认证 | ||
|
Y |
可追踪认证 | ||
|
Z |
Tropicalization＋可追踪认证 | ||
|
X |
Antisulfidization＋可追踪认证 | ||
|
Ⅹ |
追加处理2 |
0 |
无 |
|
1 |
LED灯为橙色 | ||
|
注:1)如果3、4输出选择为“SS” ，则没有数字输入 3) 如果3、4输出选择为“SS” ，则不能选择 C | |||
